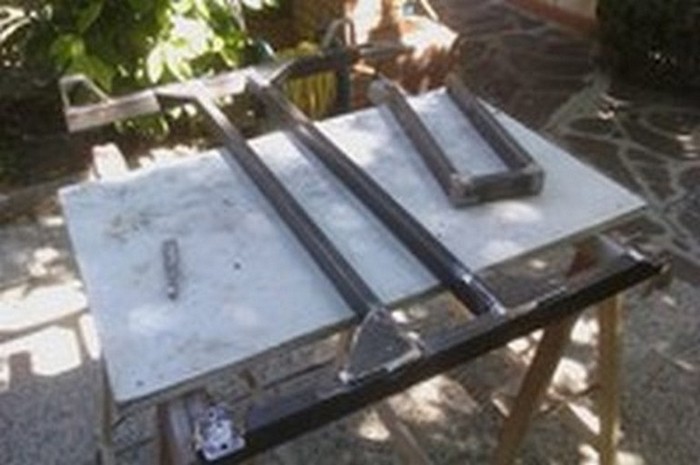

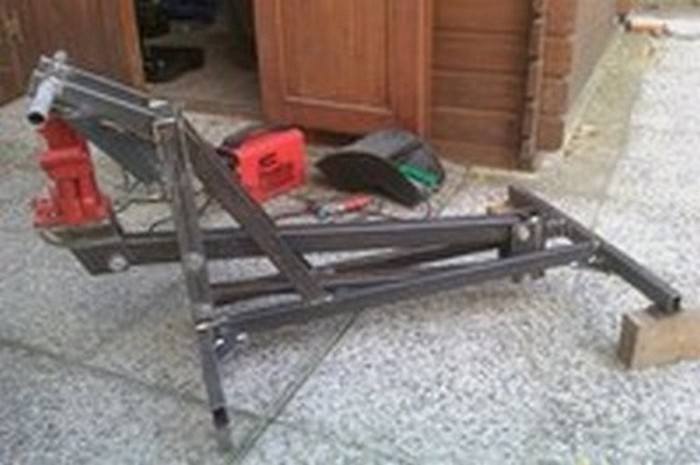

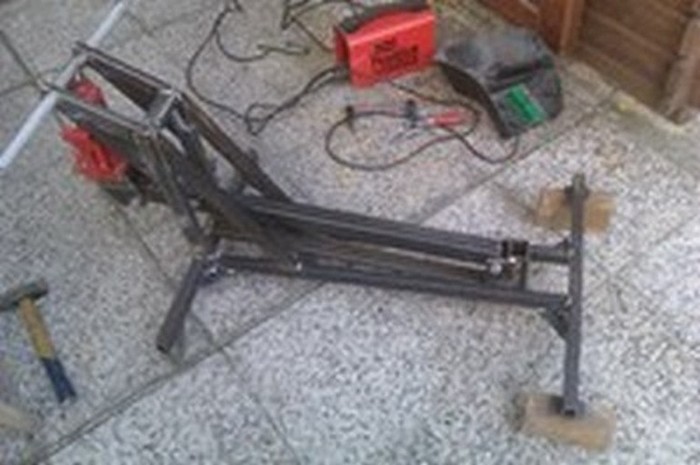

tommyramone Inviato 18 agosto 2010 - 18:01 Share Inviato 18 agosto 2010 - 18:01 Oooh,finalmente arrivano le ferie e si ha il tempo di fare un pò di cose in sospeso da tempo.. Premessa:buona parte del merito va ad Ilpiero65,il mio progetto è in buona parte ispirato al suo,quindi diamo a Cesare quel che è di Cesare... Punto 2:sono disposto a dare tutte le info quali misure,materiale ecc a chi lo richiedesse. Ora,le modifiche apportate al progetto originale sono in primis le boccole in acciaio in tutte le parti in movimento ed i bulloni che fanno da perno sono stati torniti di precisione nel diametro di 14 mm,in modo da non lasciare gioco e da non far lavorare i profilati di taglio sui perni stessi,cosa che li inciderebbe al primo utilizzo.Qui le prime foto,non ne ho fatte tante nell'intermezzo perchè ero troppo preso dal lavoro... Il tubo chiaro in cui si innesta il cric a bottiglia è solo un tubo provvisorio utilizzato per fare le prove... 0 Quote Link al commento Condividi su altri siti More sharing options...
tommyramone Inviato 18 agosto 2010 - 18:03 Autore Share Inviato 18 agosto 2010 - 18:03 Mamma che schifo,dopo aver ridimensionato le foto fanno pena,chiedo scusa,farò meglio con le prossime... 0 Quote Link al commento Condividi su altri siti More sharing options...
piero58 Inviato 18 agosto 2010 - 19:04 Share Inviato 18 agosto 2010 - 19:04 Bello... complimenti per la realizzaziome PS: perchè le foto le hai ridimensiomate, il server dovrebbe ridimensionarle automaticamente. 0 Quote Link al commento Condividi su altri siti More sharing options...
Spaghetti Inviato 18 agosto 2010 - 19:08 Share Inviato 18 agosto 2010 - 19:08 perdonami il francesismo..... ME COJONS. Figata pazzesca. Mi salvo il link... per futuri lavori in future location Complimenti. 0 Quote Link al commento Condividi su altri siti More sharing options...
tommyramone Inviato 18 agosto 2010 - 19:21 Autore Share Inviato 18 agosto 2010 - 19:21 Bello... complimenti per la realizzaziome PS: perchè le foto le hai ridimensiomate, il server dovrebbe ridimensionarle automativamente. Proviamo... 0 Quote Link al commento Condividi su altri siti More sharing options...
tommyramone Inviato 18 agosto 2010 - 19:22 Autore Share Inviato 18 agosto 2010 - 19:22 Azz,è vero,non lo sapevo,anche se ci ha messo 7-8 minuti a caricarne solo una,originale supera il mega... 0 Quote Link al commento Condividi su altri siti More sharing options...
Spaghetti Inviato 18 agosto 2010 - 19:35 Share Inviato 18 agosto 2010 - 19:35 Azz,è vero,non lo sapevo,anche se ci ha messo 7-8 minuti a caricarne solo una,originale supera il mega... Non so che sistema operativo o programmi usi... ma se le ridimensioni a 1024 x 768 - 72px e poi lasci fare al server di Vr, ottieni un buon risultato ed è abbastanza veloce. 0 Quote Link al commento Condividi su altri siti More sharing options...
oldultras Inviato 18 agosto 2010 - 20:13 Share Inviato 18 agosto 2010 - 20:13 Misure, indicazioni, voglio tutto.....il cric valex già l'ho pronto......complimeantissimi.... 0 Quote Link al commento Condividi su altri siti More sharing options...
PACIO62 Inviato 18 agosto 2010 - 20:21 Share Inviato 18 agosto 2010 - 20:21 bello! .......:bravo:posta una foto con vespa sopra 0 Quote Link al commento Condividi su altri siti More sharing options...
Fricicchia Inviato 18 agosto 2010 - 20:40 Share Inviato 18 agosto 2010 - 20:40 Bravo Tommy, preciso e scrupoloso come sempre! :applauso: Era un po che me ne avevi parlato, finalmente hai trovato il tempo di realizzarlo. 0 Quote Link al commento Condividi su altri siti More sharing options...
tommyramone Inviato 18 agosto 2010 - 20:59 Autore Share Inviato 18 agosto 2010 - 20:59 Eh,ma siamo ancora in alto mare...A giorni andrò da mio cognato che ha il cannello perchè devo scaldare in due punti per addrizzare un paio di saldature che mi hanno tirato un pò troppo,poi porterò a zincare i perni e vernicerò il tutto.Successivamente preparerò la base,che sarà con 4 bracci telescopici,una sorta di H regolabile per i vari modelli di vespa/esigenze,e l'attacco sarà fatto su di un cuscinetto a sfera per renderlo girevole,capirete poi il perchè lo farò così... 0 Quote Link al commento Condividi su altri siti More sharing options...
tommyramone Inviato 18 agosto 2010 - 21:01 Autore Share Inviato 18 agosto 2010 - 21:01 bello! .......:bravo:posta una foto con vespa sopra Se vuoi posto una foto con mio cognato sopra,l'unica cosa che ha sollevato fino adesso per il collaudo.Ti assicuro che è stato un ottimo banco di prova,aveva anche appena pranzato... 0 Quote Link al commento Condividi su altri siti More sharing options...
melarock Inviato 3 settembre 2010 - 18:42 Share Inviato 3 settembre 2010 - 18:42 a che altezza max puo' arrivare ad alzare ? bellissimo davvero !!! 0 Quote Link al commento Condividi su altri siti More sharing options...
oldultras Inviato 3 settembre 2010 - 18:44 Share Inviato 3 settembre 2010 - 18:44 foto...foto.....misure.... 0 Quote Link al commento Condividi su altri siti More sharing options...
tommyramone Inviato 3 settembre 2010 - 18:55 Autore Share Inviato 3 settembre 2010 - 18:55 Scusate amicici,ma tra ferie,preparazione del terrario per le nuove tartarughe,pigrizia e doveri coniugali ho potuto lavorare solo un'altra ora sul sollevatore,e mi è servita per raddrizzare scaldandole col cannello alcune saldature che avevano tirato un pò.La prossima settimana dovrei riuscire a smontare tutto e verniciare quanto meno il telaio,portare in zincatura i perni e rimontare,poi procederò alla realizzazione delle basi di appoggio.Tanto per dare un'idea è largo 70 cm e lungo 90,altezza massima raggiungibile 85 sul piano,più ulteriori 9 ricavabili dallo svitamento del perno del pistone,sapientemente fissato in modo da poterlo sganciare velocemente per svolgere questa funzione.Alza quel tanto da poter lavorare comodamente in piedi sul piano della pedana,potevo anche alzarlo di più aumentando delle quote,ma tanto a che sarebbe servito,voi ci lavorereste sotto una Vespa sollevata più di così?Io no... 0 Quote Link al commento Condividi su altri siti More sharing options...
Ivan et3 Inviato 3 settembre 2010 - 19:20 Share Inviato 3 settembre 2010 - 19:20 Cavoli, davvero un gran bel lavora, sono ansioso di vederlo finito. Se trovo ancora un posto in garage dove ci stia, ti chiederò tutte le informazioni per realizzarlo 0 Quote Link al commento Condividi su altri siti More sharing options...
oldultras Inviato 3 settembre 2010 - 19:50 Share Inviato 3 settembre 2010 - 19:50 ti chiederò tutte le informazioni per realizzarlo Idem 0 Quote Link al commento Condividi su altri siti More sharing options...
maino Inviato 3 settembre 2010 - 19:55 Share Inviato 3 settembre 2010 - 19:55 Anche io attendo ansioso le foto e se puoi qualche misura grazie tommy 0 Quote Link al commento Condividi su altri siti More sharing options...
tommyramone Inviato 3 settembre 2010 - 19:57 Autore Share Inviato 3 settembre 2010 - 19:57 Tutte quelle che vorrete...Mi dispiace solo di non sapere disegnare al pc per fornirvi un progetto vero e proprio,ma la mia ragazza è capace,ed ha giusto un pò di favori da ricambiarmi... 0 Quote Link al commento Condividi su altri siti More sharing options...
Ale15 Inviato 6 settembre 2010 - 12:25 Share Inviato 6 settembre 2010 - 12:25 Attendiamo tutti foto e misure a questo punto 0 Quote Link al commento Condividi su altri siti More sharing options...
alfiotoxy Inviato 12 settembre 2010 - 12:31 Share Inviato 12 settembre 2010 - 12:31 ciao anche io sono interessato,non ho capito bene come si posiziona la vespa sul ponte,in ogni caso resto in attesa di altre foto e misure e aggiungo la discussione fra i favoriti! 0 Quote Link al commento Condividi su altri siti More sharing options...
tillio Inviato 16 settembre 2010 - 20:36 Share Inviato 16 settembre 2010 - 20:36 Tutte quelle che vorrete...Mi dispiace solo di non sapere disegnare al pc per fornirvi un progetto vero e proprio,ma la mia ragazza è capace,ed ha giusto un pò di favori da ricambiarmi... ... la mia è certa che da lei non avanzo niente ciao tommy... bel lavoro. bravo. 0 Quote Link al commento Condividi su altri siti More sharing options...
elpibe85 Inviato 18 settembre 2010 - 12:41 Share Inviato 18 settembre 2010 - 12:41 mi accodo anch'io all'attesa per un progetto di questo sollevatore insieme a delle foto in cui si veda tale oggetto in funzione 0 Quote Link al commento Condividi su altri siti More sharing options...
Gabriele82 Inviato 18 settembre 2010 - 12:46 Share Inviato 18 settembre 2010 - 12:46 THOMMy!!!!!!!!!!!! ci sei??? 0 Quote Link al commento Condividi su altri siti More sharing options...
iena Inviato 20 settembre 2010 - 21:01 Share Inviato 20 settembre 2010 - 21:01 THOMMy!!!!!!!!!!!! ci sei??? ma la mia ragazza è capace,ed ha giusto un pò di favori da ricambiarmi... Secondo me ha scelto di farsi ricambiare i favori in un altro modo 0 Quote Link al commento Condividi su altri siti More sharing options...
