Supporto motore girevole da banco


emtib
 Share

Recommended Posts

Ciao a tutti

Accingendomi a recuperare i due motori 50cc in mio possesso ho pensato di realizzare un supporto da banco che possa agevolare questa operazione.
In rete ho trovato diversi modelli in vendita, tra cui uno che sarebbe esattamente come lo vorrei io, però sinceramente spendere più di 100 euro con tutti gli scatolati che mi ritrovo mi sembra poco saggio
Ho perciò deciso di realizzarmene uno da solo partendo dai vari scarti che ho
Il supporto in questione deve avere le seguenti caratteristiche:

  1. Deve essere smontabile per poter essere riposto ed ingombrare meno spazio possibile quando non sarà in uso
  2. Deve permettere al motore di girare su se stesso su due assi
  3. Deve prevedere il supporto per un serbatoio per consenta l'avviamento a banco del motore una volta ultimato

Con queste premesse ho trovato la giusta ispirazione online (non so se posso caricare la foto di un oggetto inserzionato su ebay)

Intanto mi sono seduto al PC ed ho realizzato i disegni delle parti da tagliare al laser per il "Meccanismo di rotazione"

Sono un po' incerto con le misure perchè vorrei realizzare qualcosa che possa essere utilizzabile in futuro anche con diversi modelli di motori

Se tutto andrà come dovuto inserirò le varie misure e condividerò con voi i file in formato .dxf per chi vorrà replicare il progetto
Con il tasto cerca mi è risultato impossibile trovare una discussione simile sebbene mi sembra di ricordare che in passato, spulciando il forum, mi sia imbattuto in qualcosa del genere


1022891847_Staffedatagliare.png.9a46bf32



1730827095_Sviluppo3D.png.8f858870c57767

Link to comment
Share on other sites

37 minuti fa, emtib dice:

Con il tasto cerca mi è risultato impossibile trovare una discussione simile sebbene mi sembra di ricordare che in passato, spulciando il forum, mi sia imbattuto in qualcosa del genere

Forse è questa?

https://www.vesparesources.com/topic/6017-banco-prova-motore-universale/page/2/

Link to comment
Share on other sites

8 minuti fa, Pier2162 dice:

Ecco, partendo da questa base mi sa che riuscirò più agevolmente a terminare il progetto

Le misure sono quelle, io mi sono tenuto leggermente più largo, di poco
Diciamo che principalmente confermano le mie idee originali
Se domani riesco a tagliare le staffe che vedete nelle immagini allegate nel fine settimana cerco di iniziare a saldare i blocchi che poi andranno imbullonati tra loro per rendere il tutto facilmente "archiviabile"

Edited by emtib
Link to comment
Share on other sites

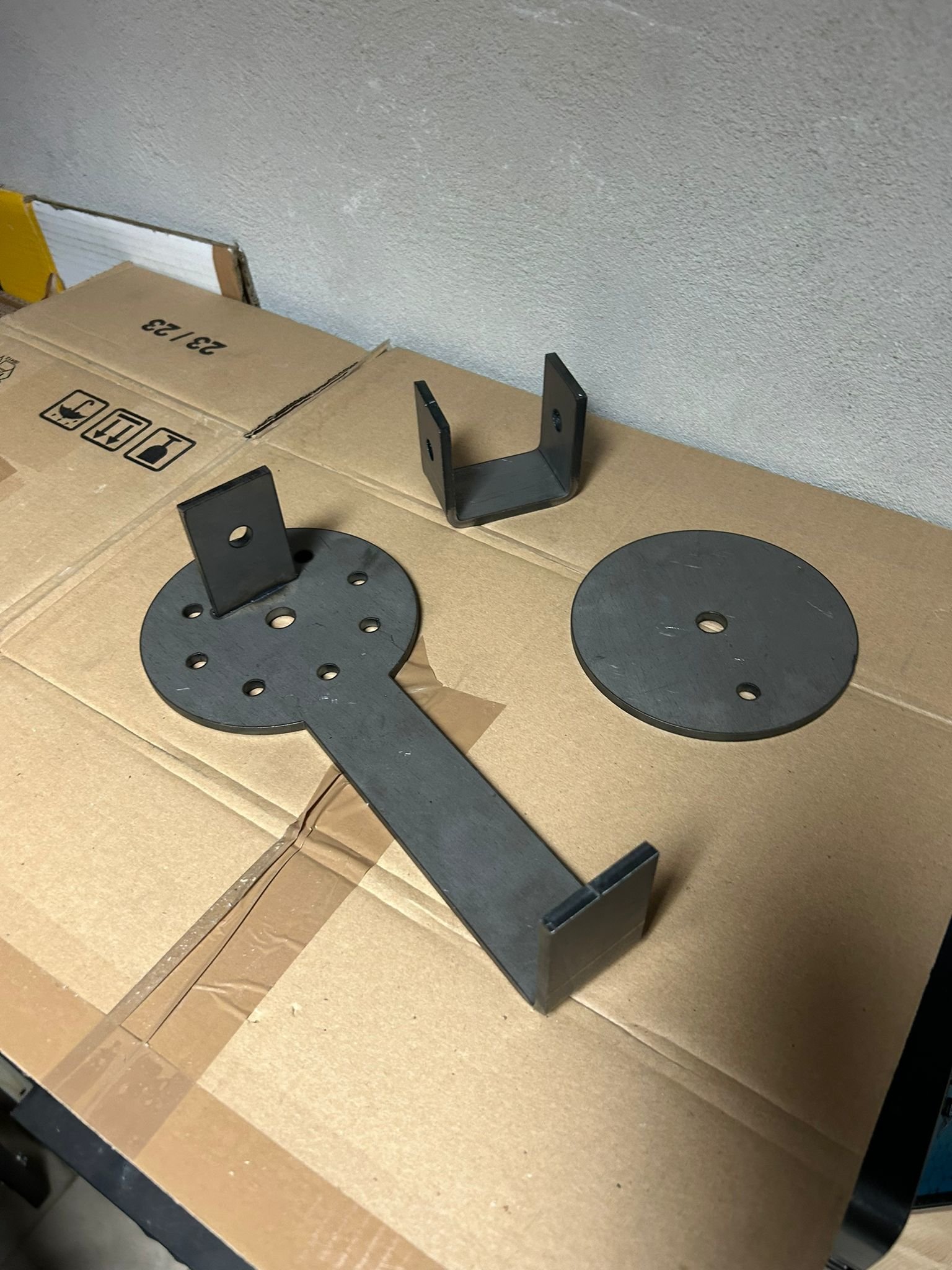

Staffe tagliate e piegate
Questo sabato spero di riuscire a saldare le varie componenti della struttura



00000.jpg.0c106cb6e3d91524b81bcbb02a3f82

Edited by emtib
