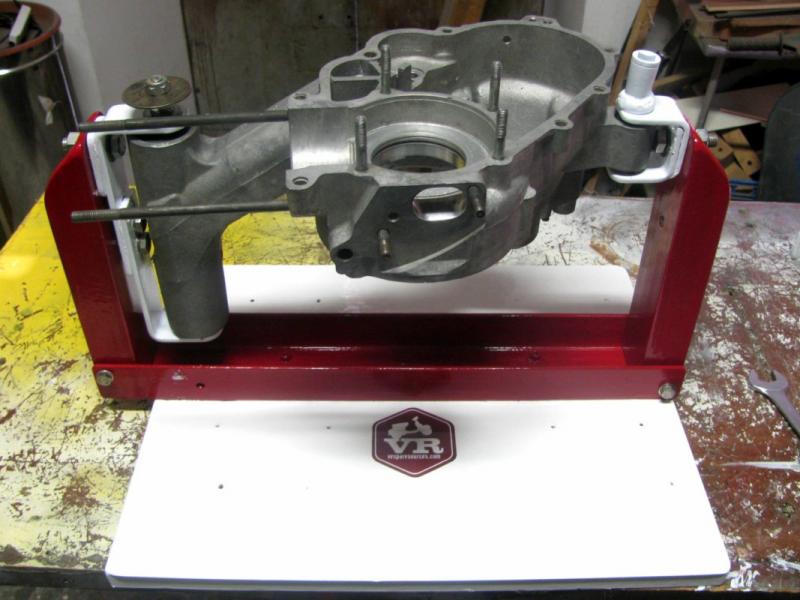

Guida...semiseria motore PX (Rimontaggio)

[Calabrone]

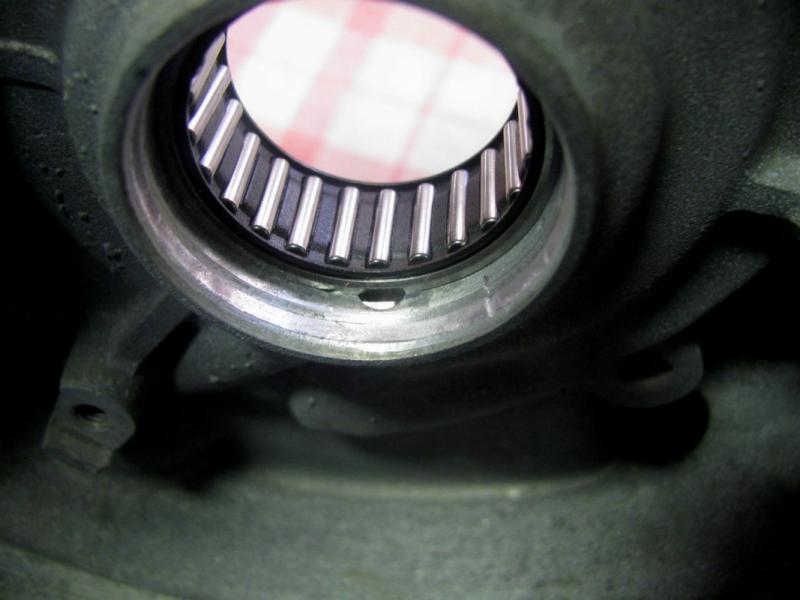

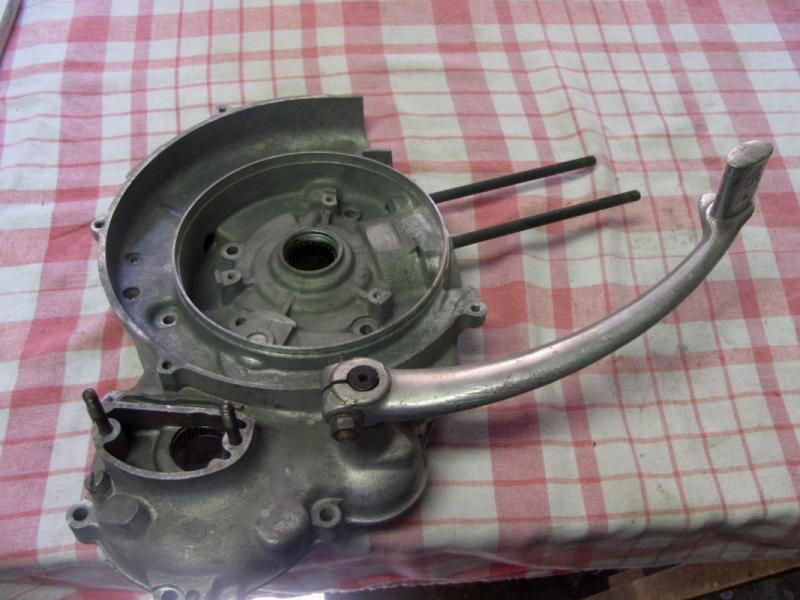

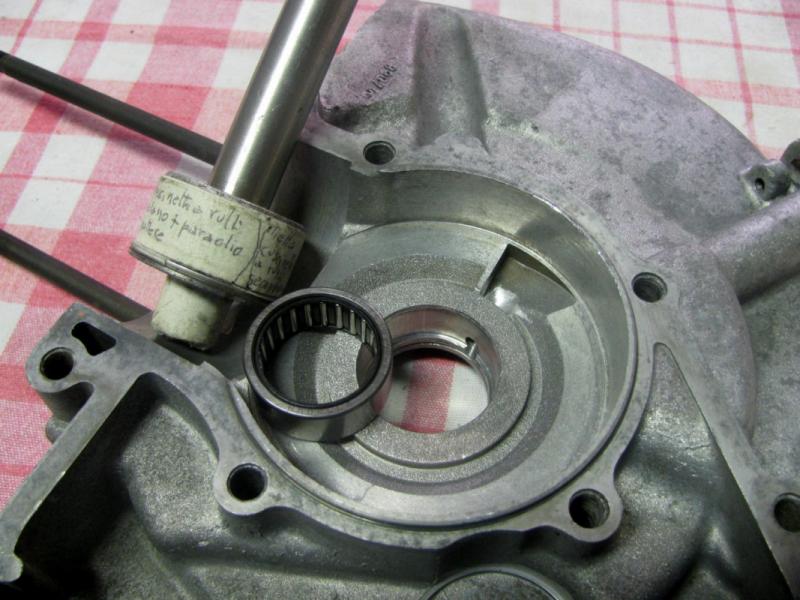

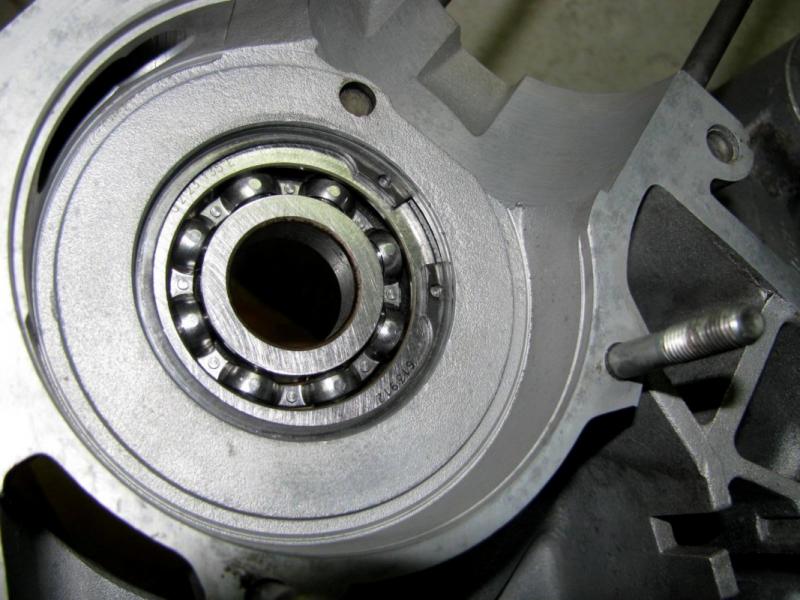

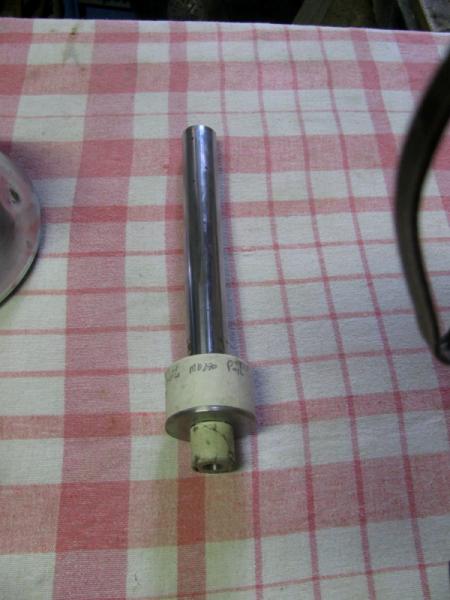

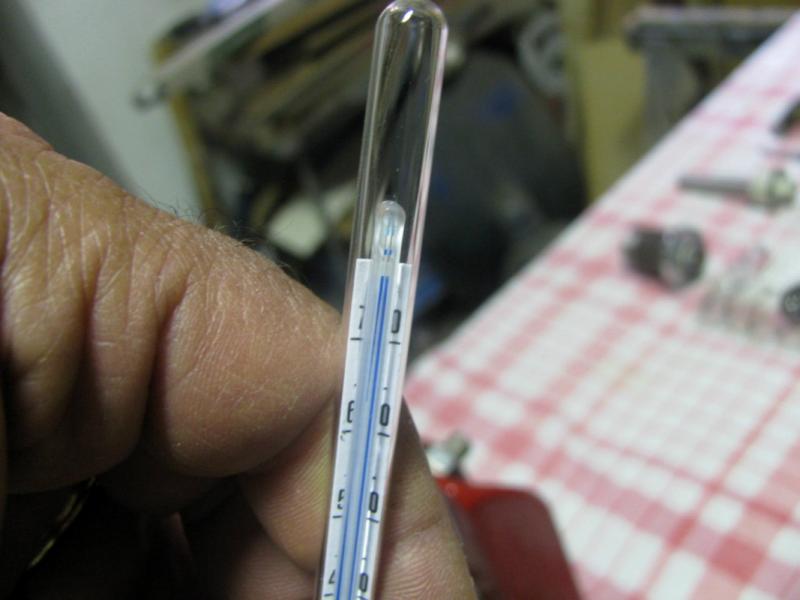

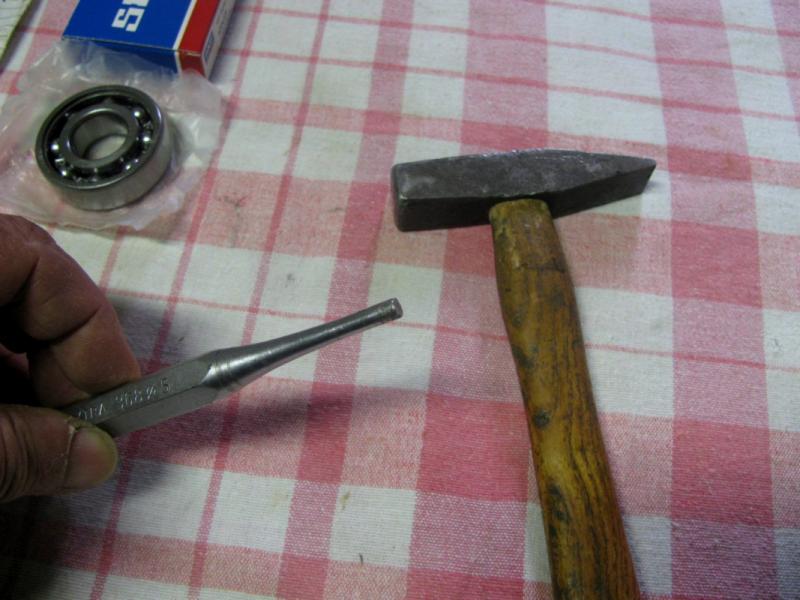

1) Montaggio cuscinetto lato frizione.

[Calabrone]

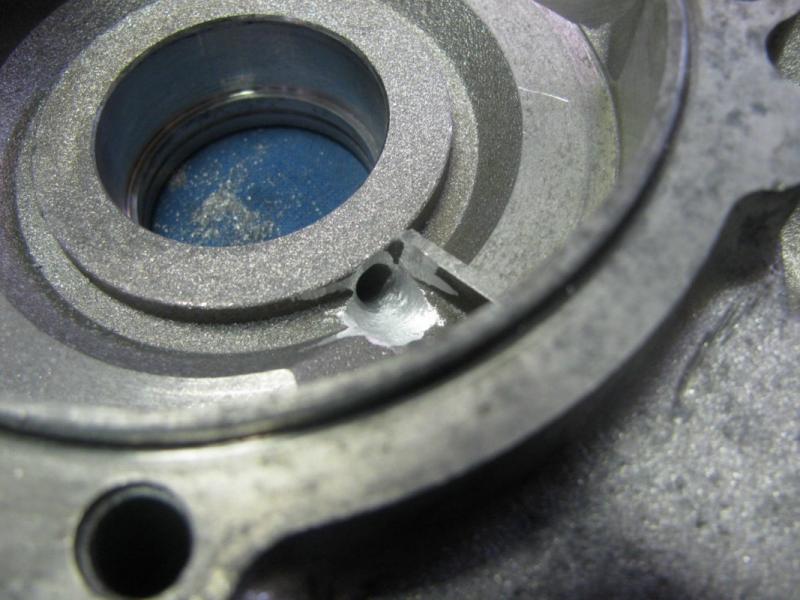

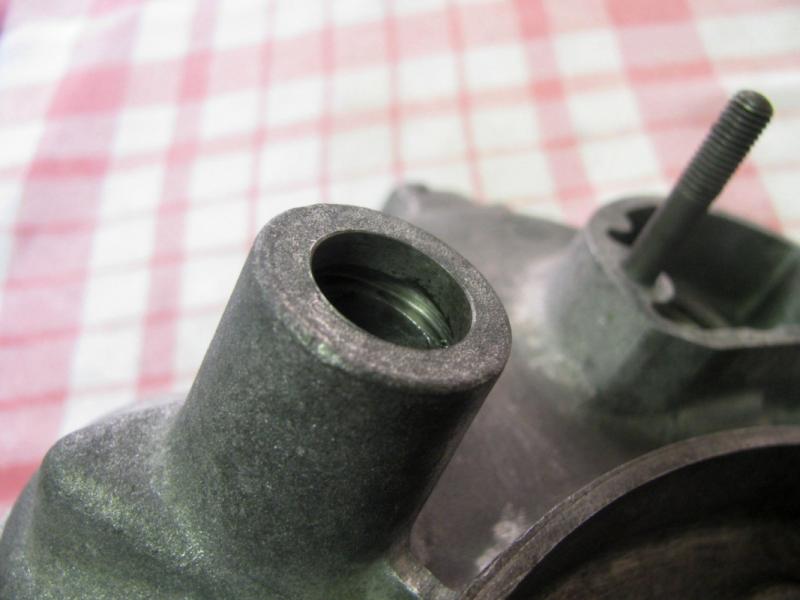

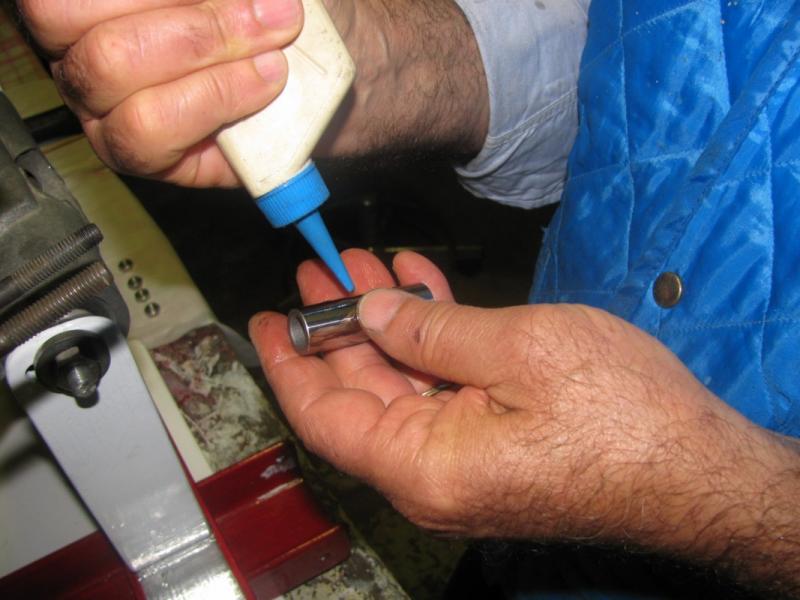

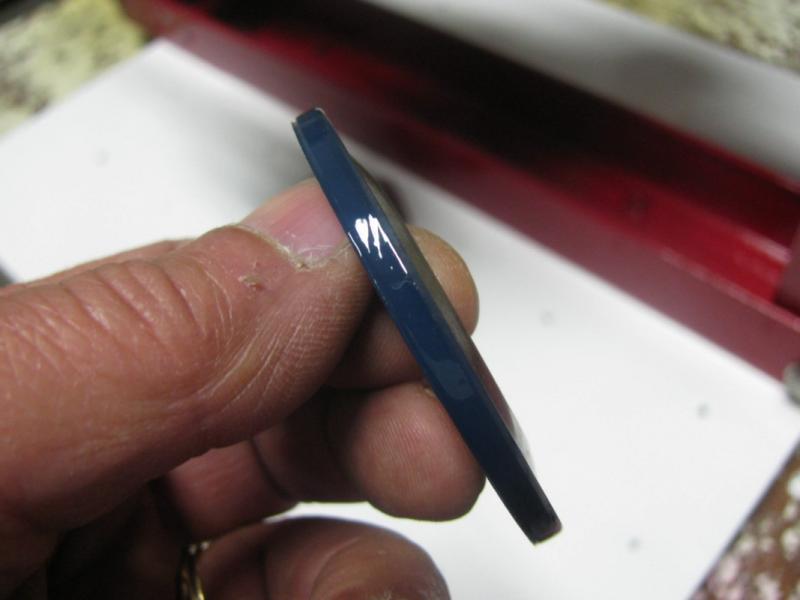

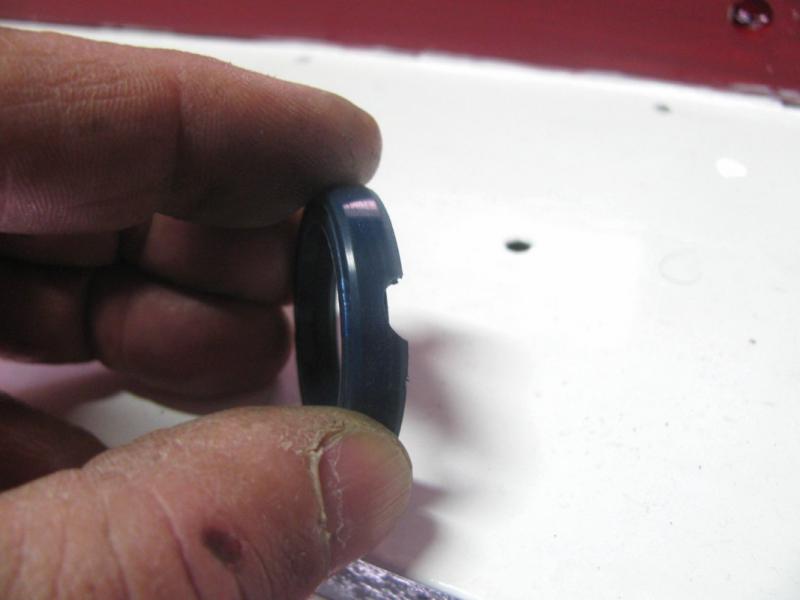

2) Montaggio cuscinetto mozzo posteriore e paraolio cuscinetto lato frizione.

[Calabrone]

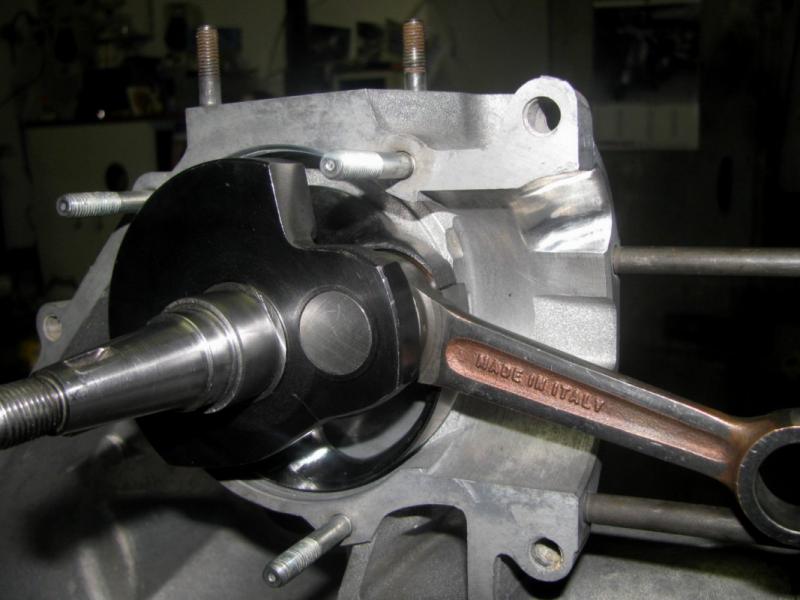

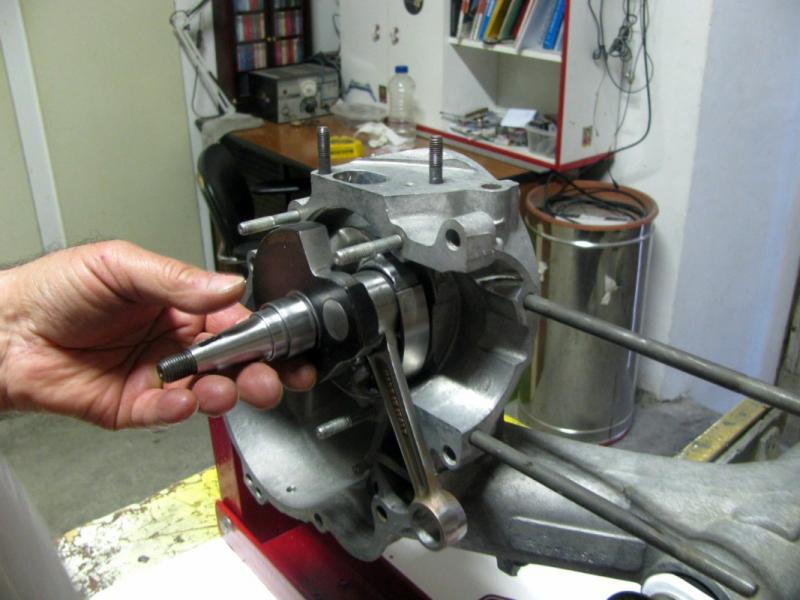

3) Montaggio albero motore.

[Calabrone]

4) Montaggio cuscinetto lato volano

[Calabrone]

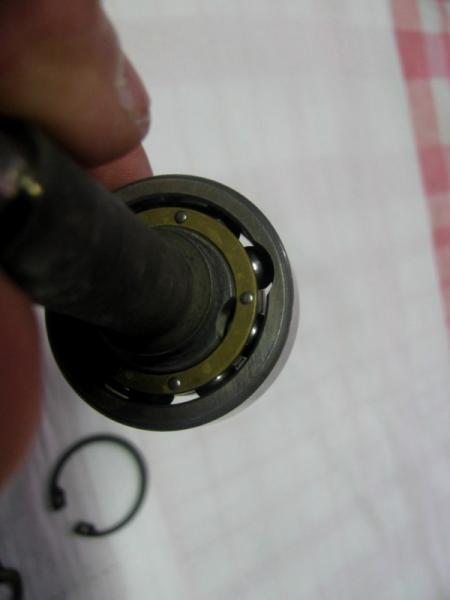

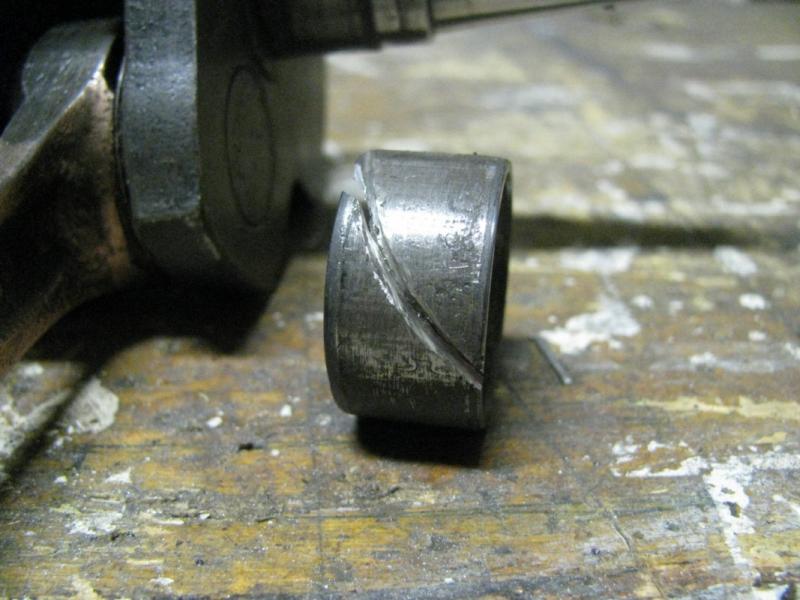

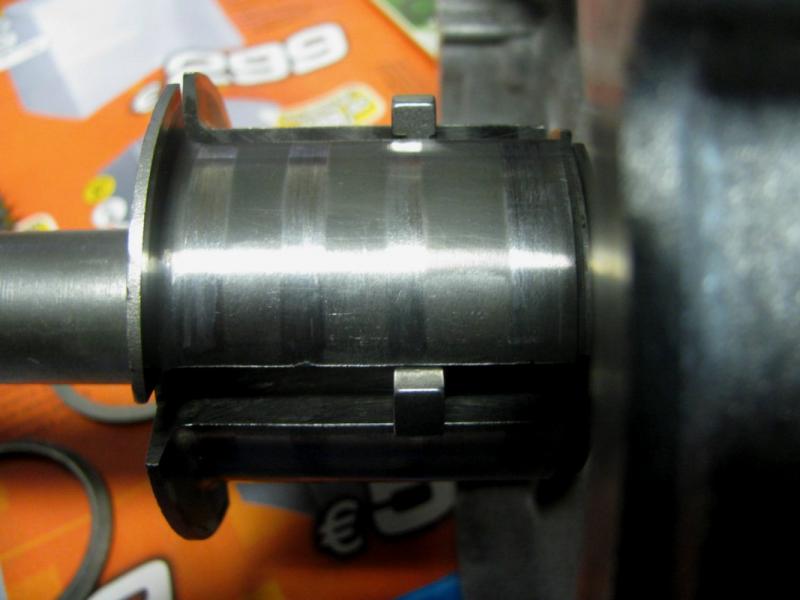

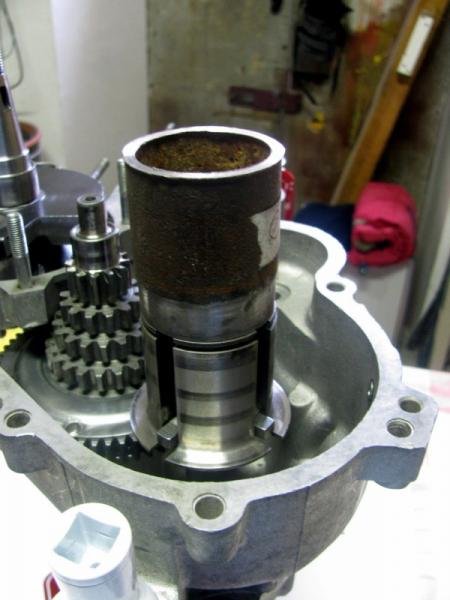

5)Boccola del cuscinetto sull'albero motore

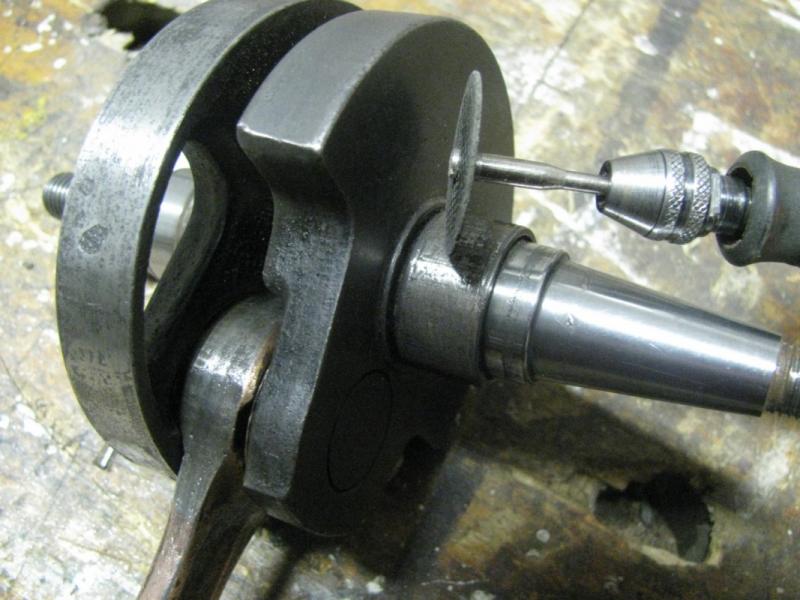

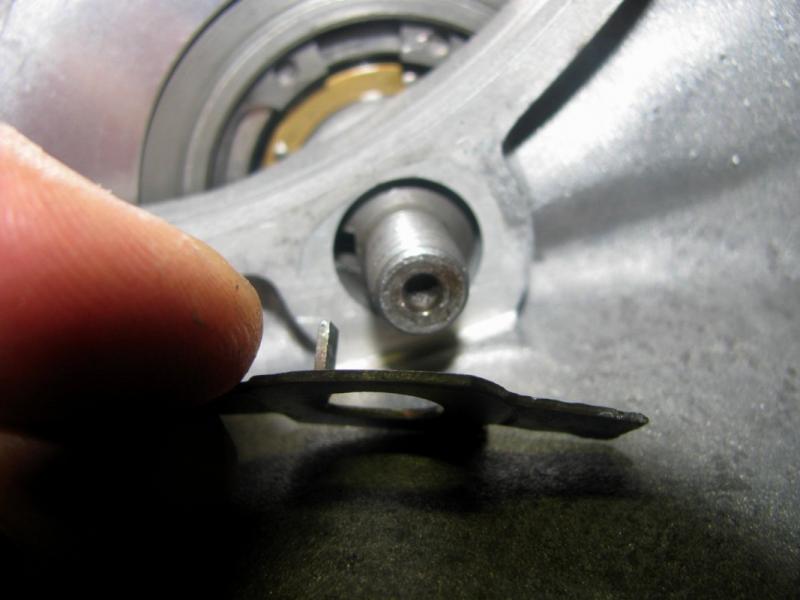

Qui con lo stesso sistema riscaldiamo leggermente la boccola e l'infiliamo nell'albero.Ci prepariamo prima la linguetta dello spessimetro,incollandola con un po' di nastrocarta sulla faccia dell'albero.

[Calabrone]

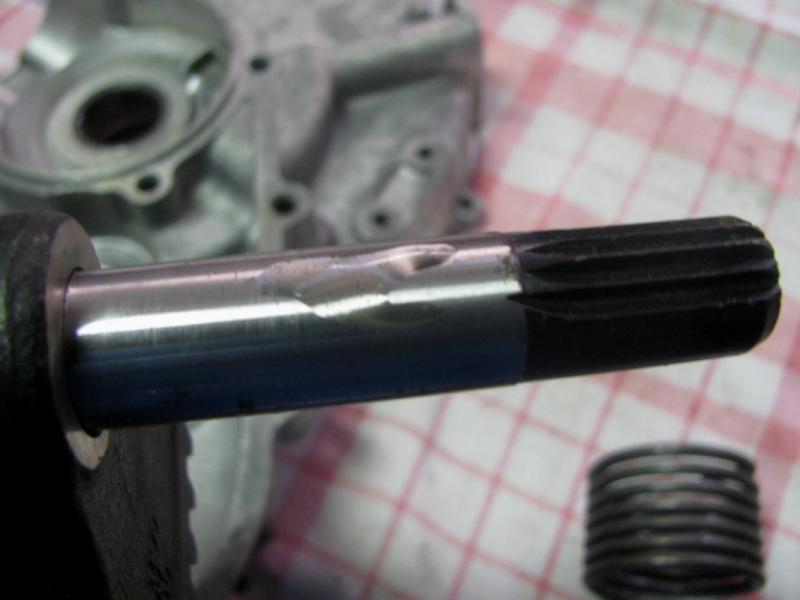

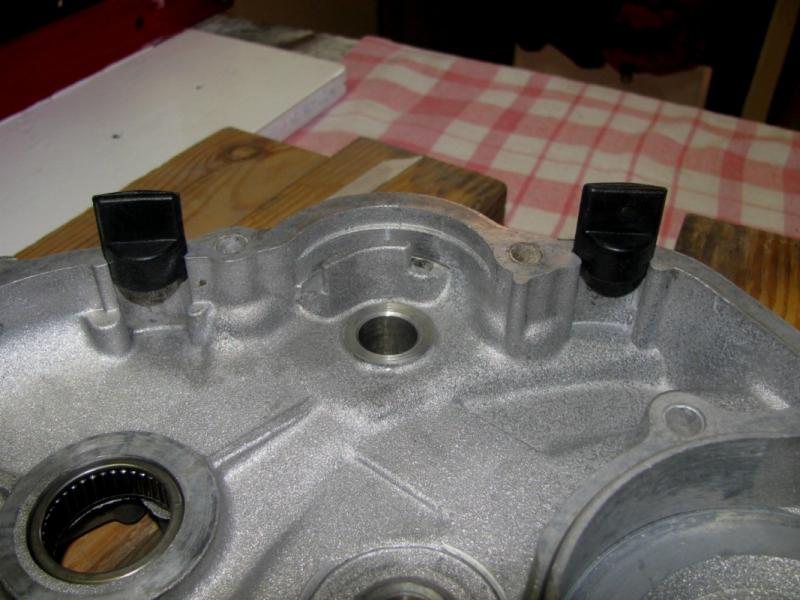

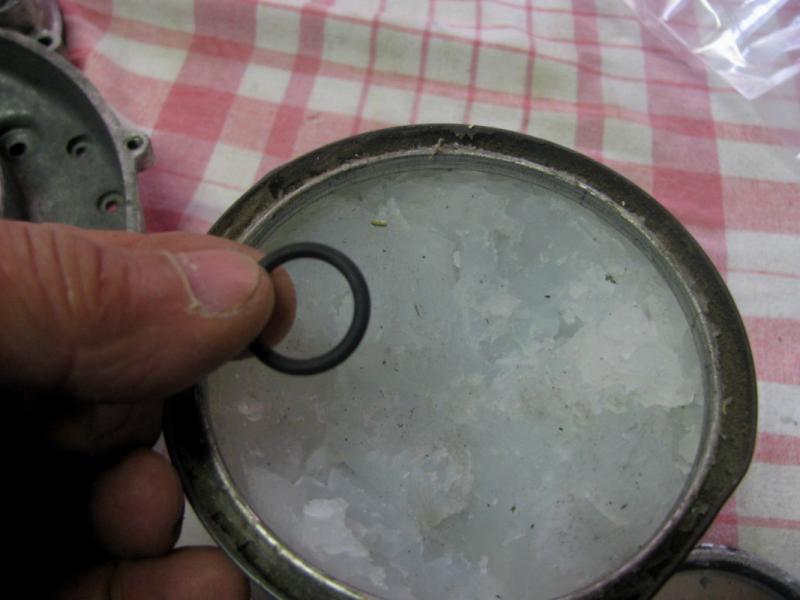

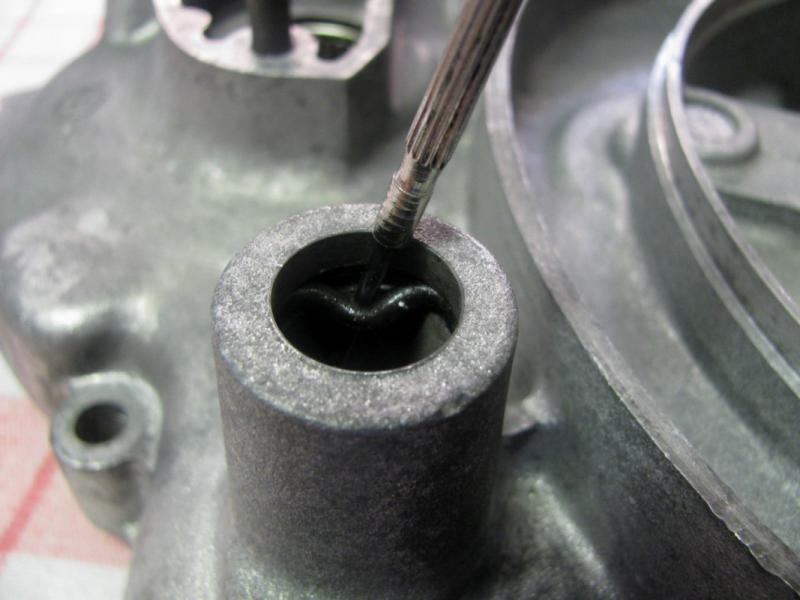

6) Montaggio O-Ring leva e tamponi fine corsa messa in moto

[Calabrone]

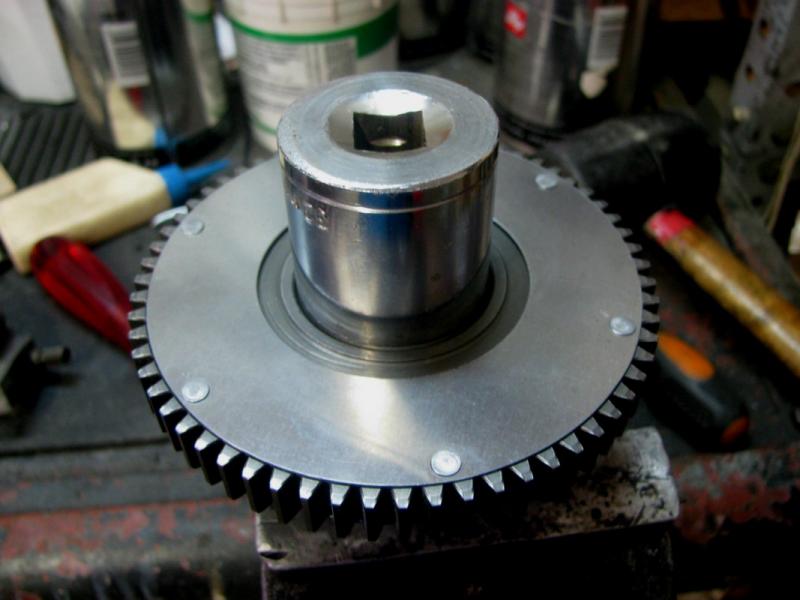

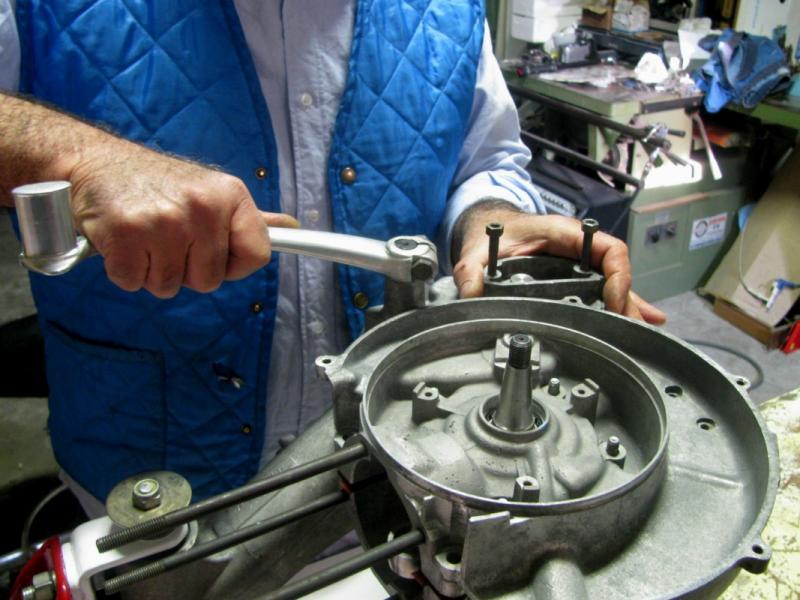

7) Settore messa in moto

[Calabrone]

Montaggio cuscinetto albero primario

[Calabrone]

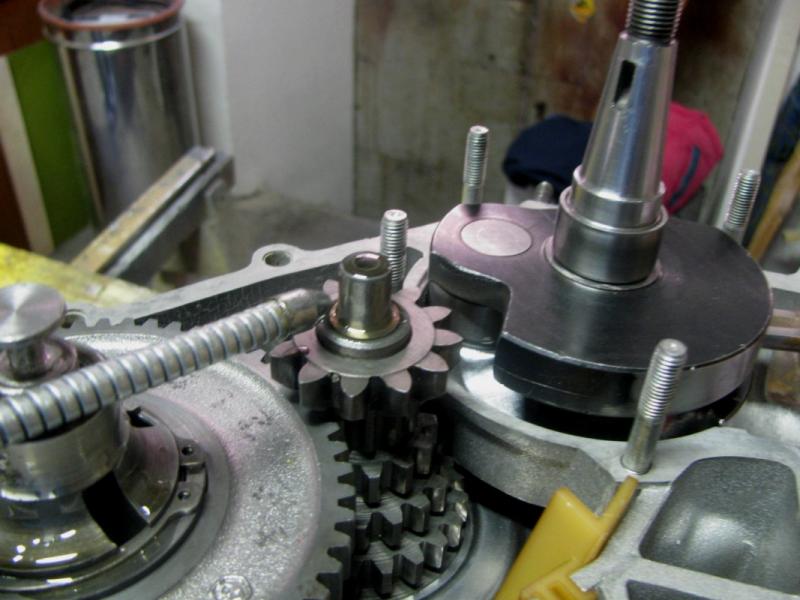

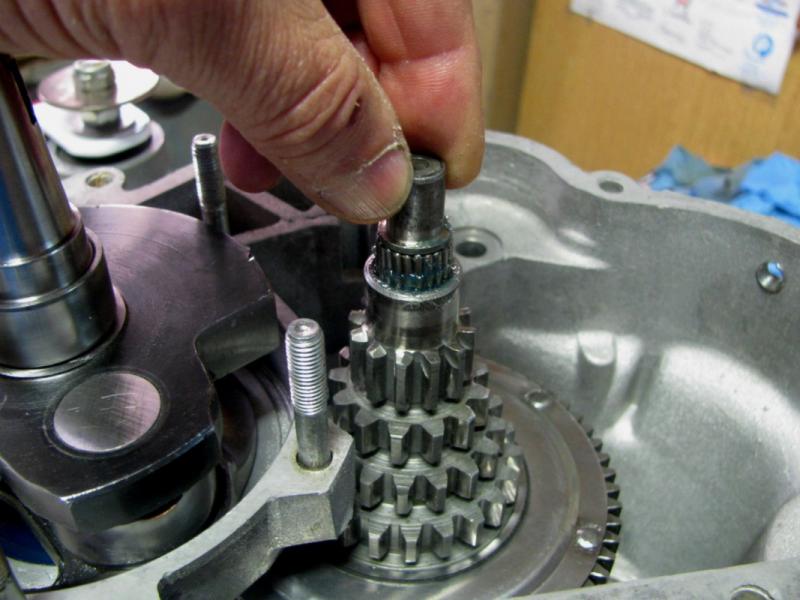

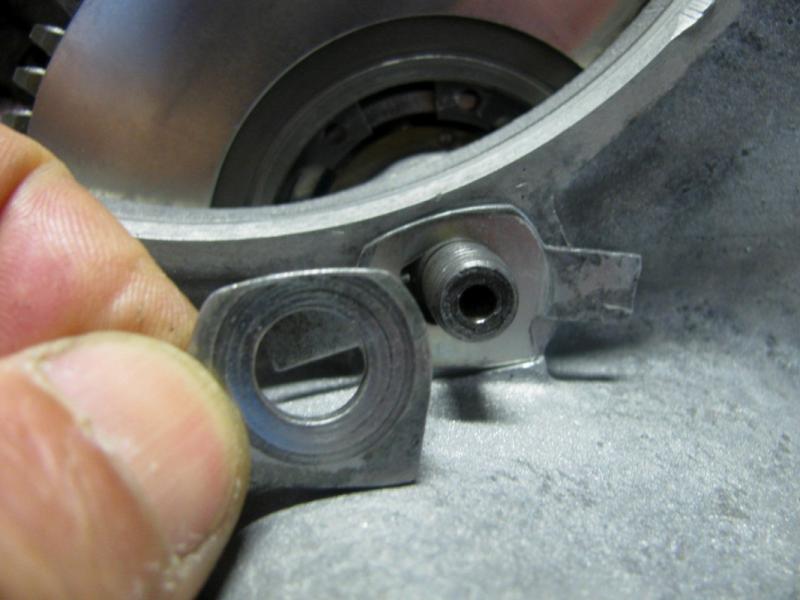

9) Montaggio albero primario

[Calabrone]

...il resto di sopra

[Calabrone]

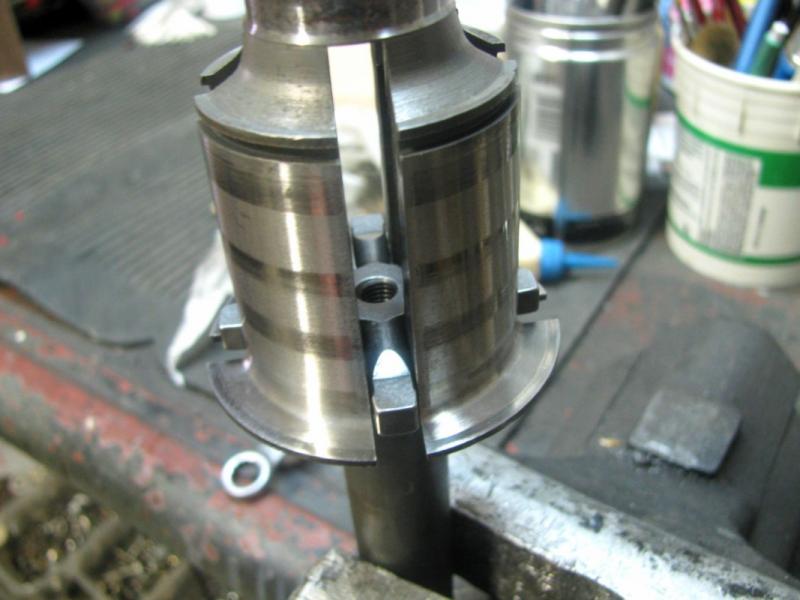

10) Crocera

[Calabrone]

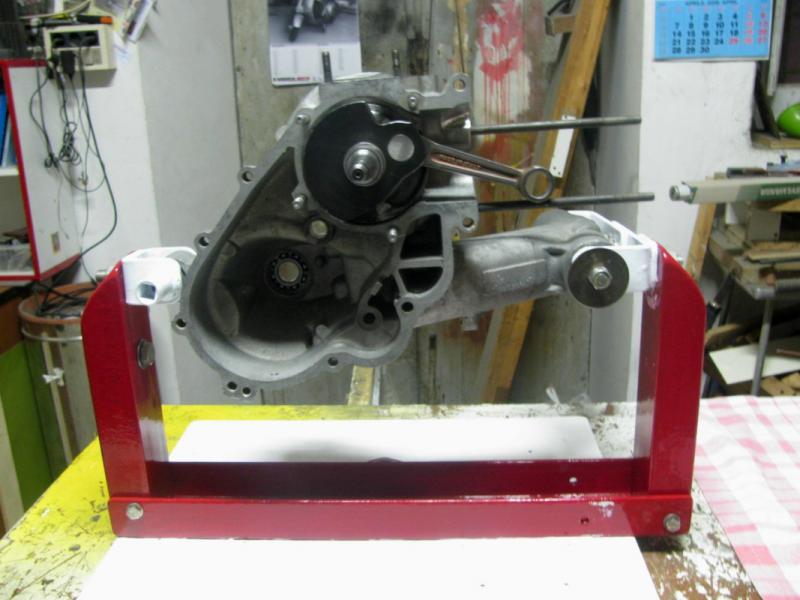

11) Verifica,con falso montaggio,del funzionamento.

[Calabrone]

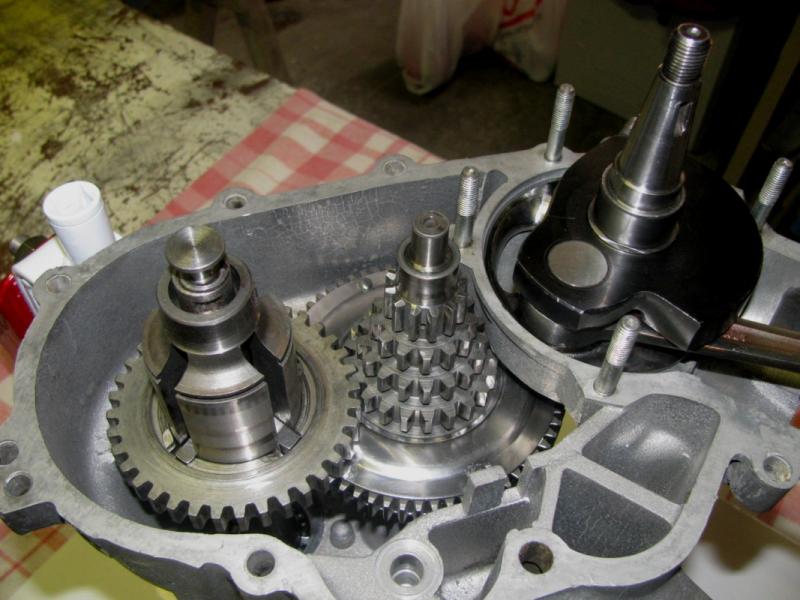

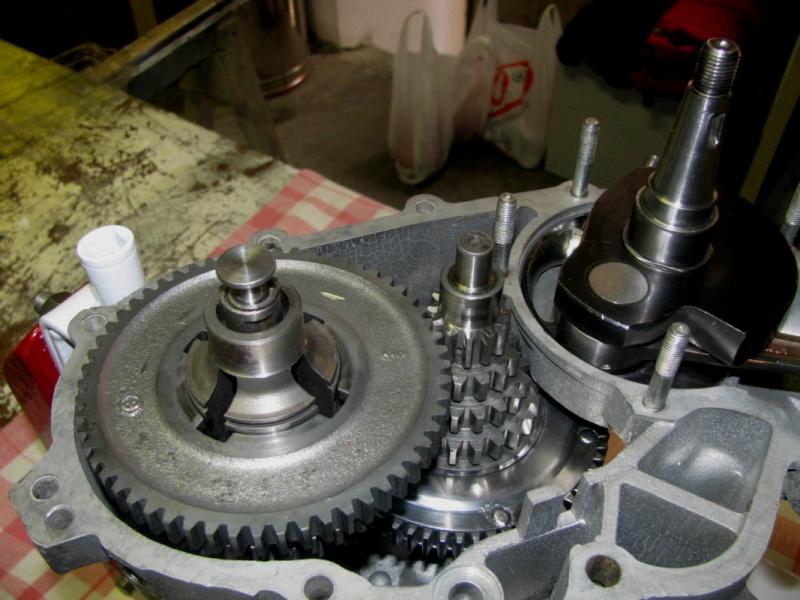

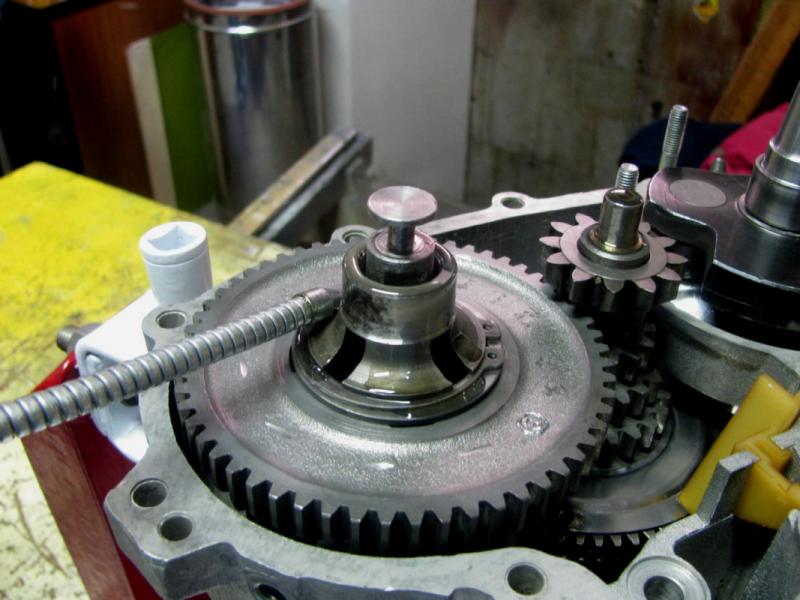

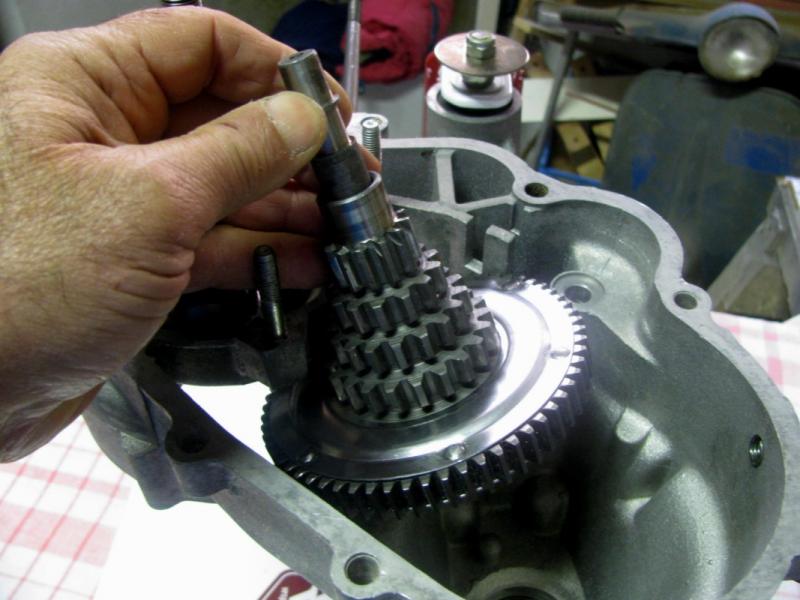

12) Montaggio albero secondario

[Calabrone]

...segue

[Calabrone]

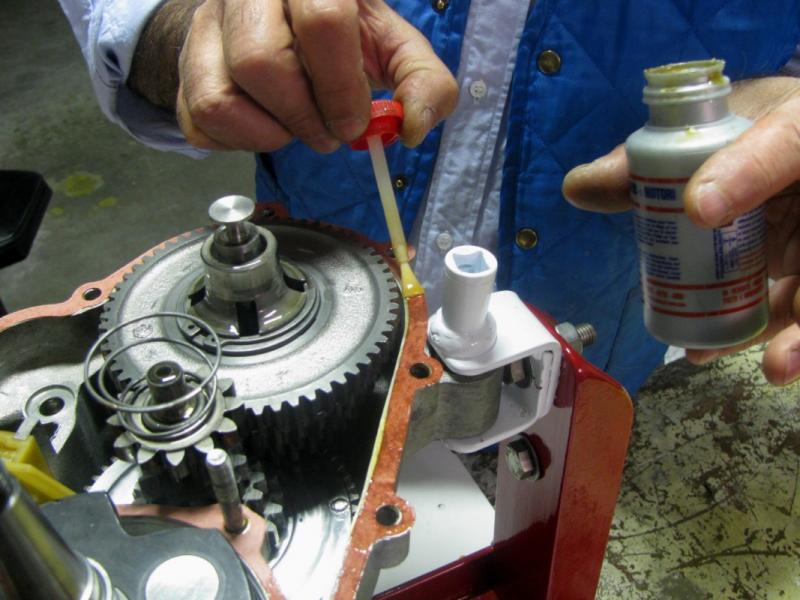

13) Chiusura carter

[Calabrone]

Completiamo sopra

[Calabrone]

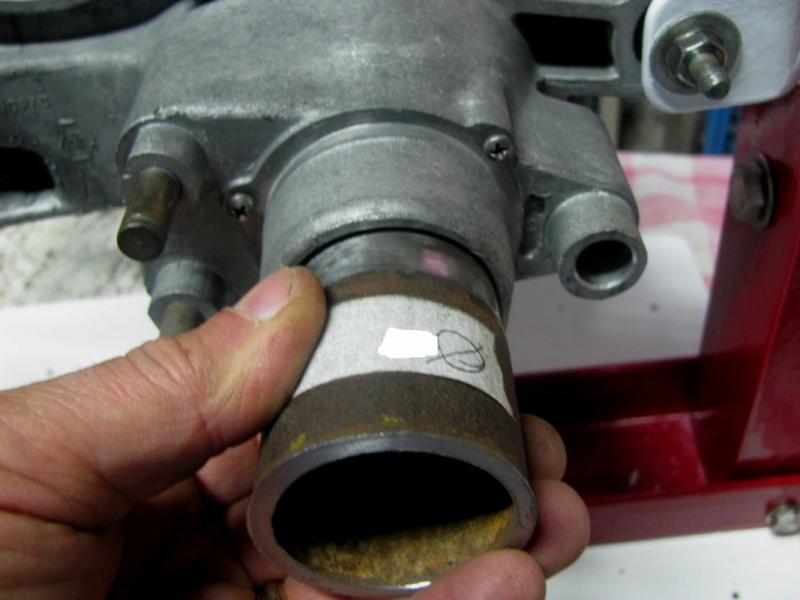

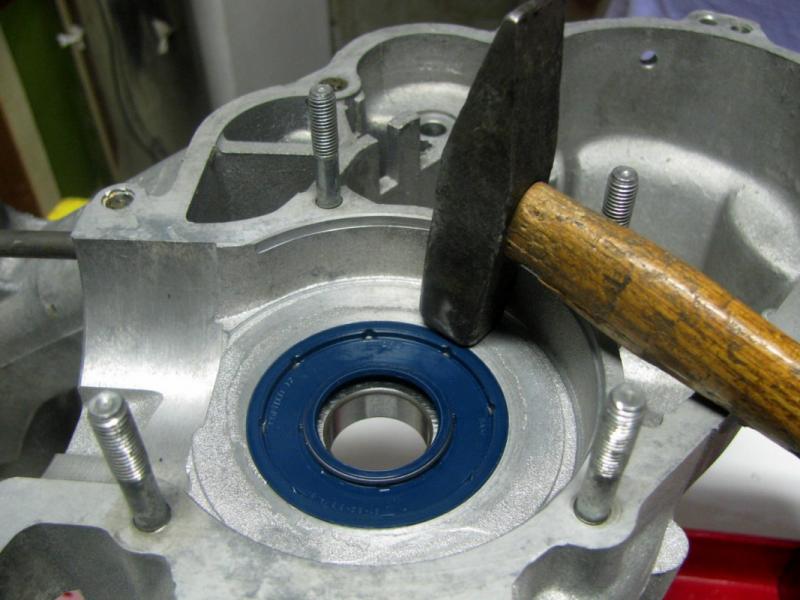

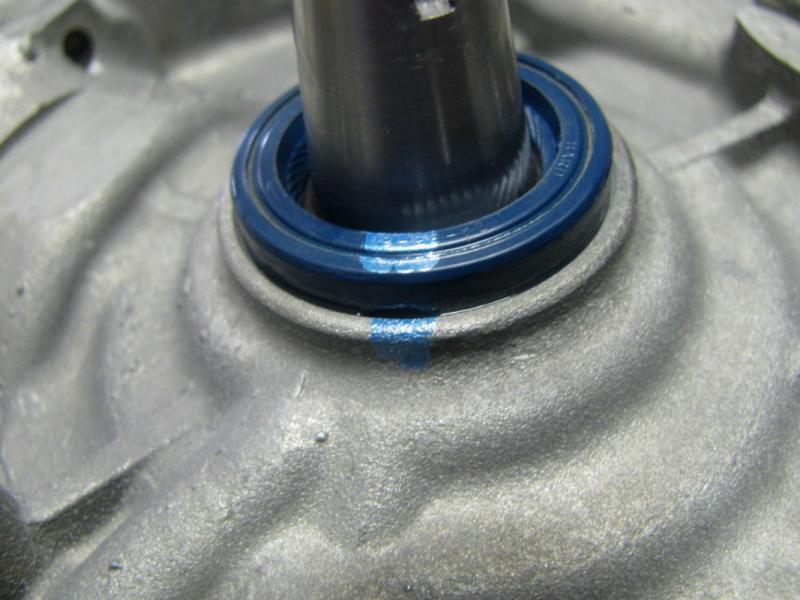

14) Montaggio paraolio lato volano

[Calabrone]

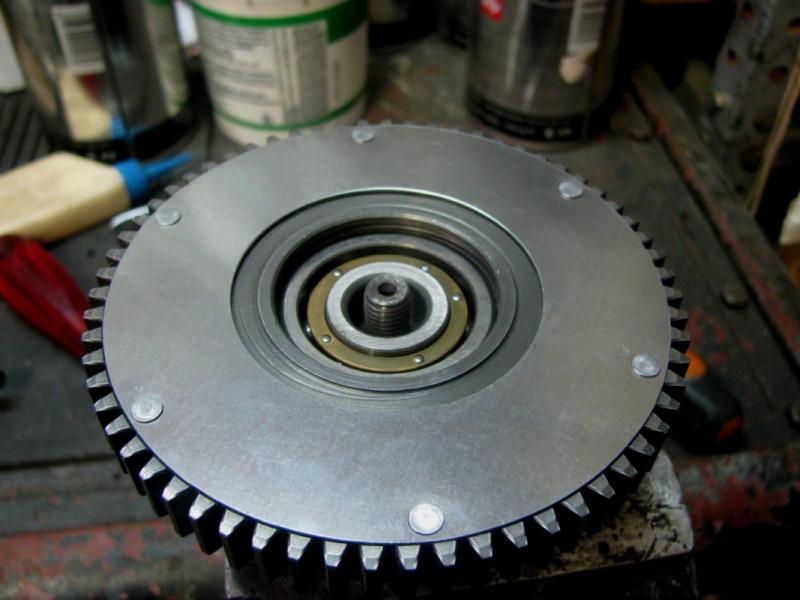

15) Montaggio frizione :



http://www.vesparesources.com/officina-largeframe/41635-tutorial-frizione-7-molle.html



http://www.vesparesources.com/officina-largeframe/37722-tutorial-frizione-8-molle.html



http://www.vesparesources.com/officina-largeframe/41651-revisione-leveraggio-frizione.html

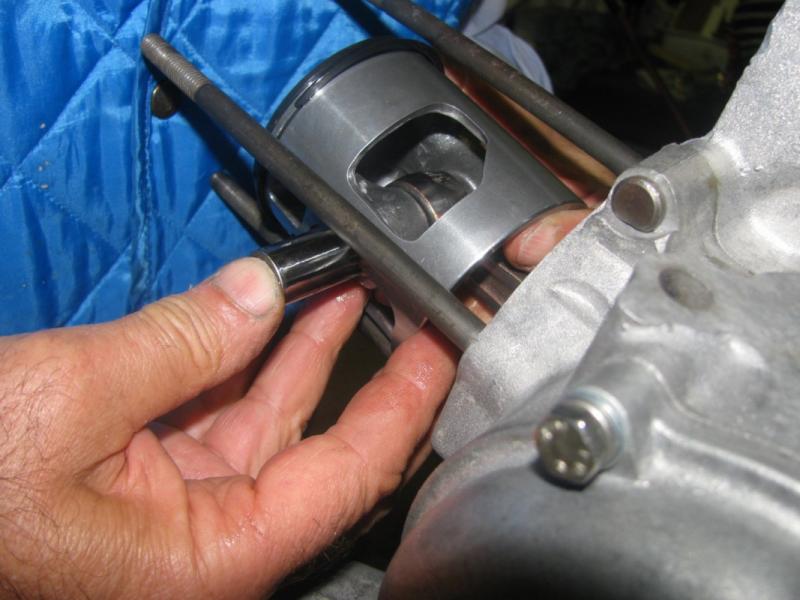

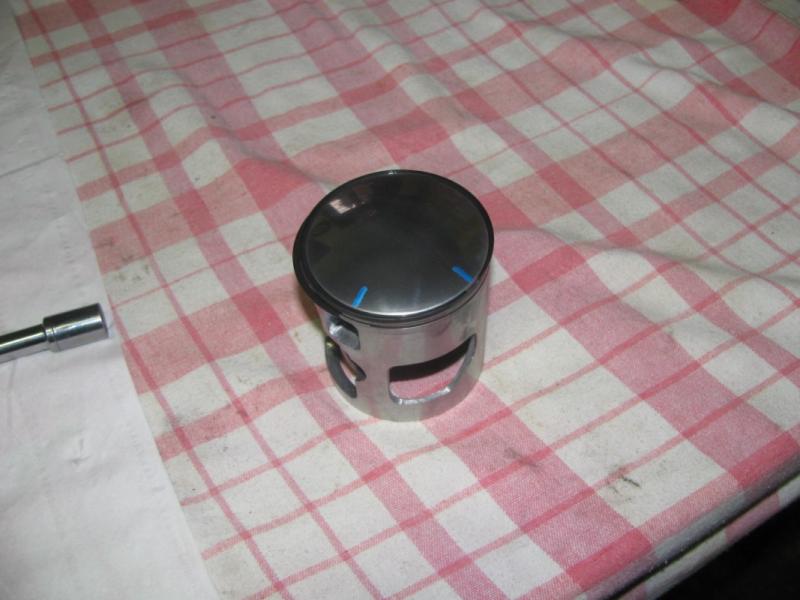

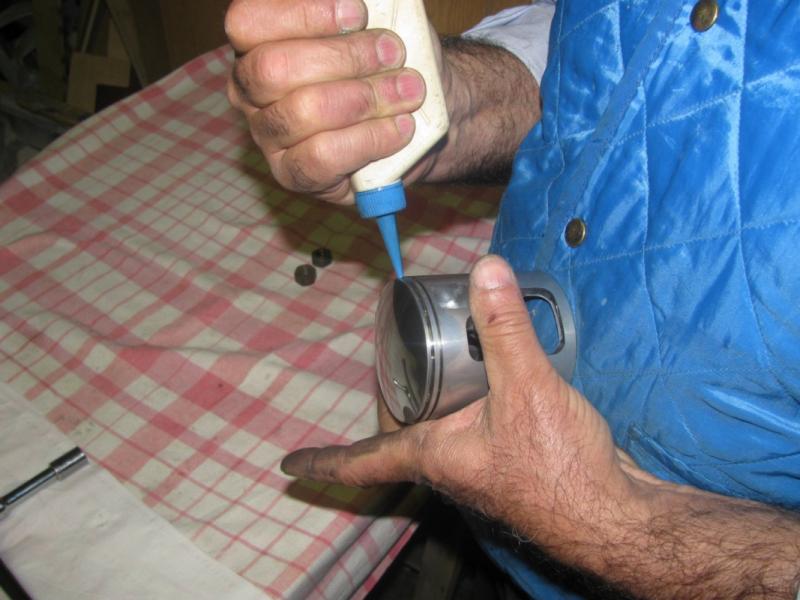

....e pistone

[Calabrone]

...seguito

[Calabrone]

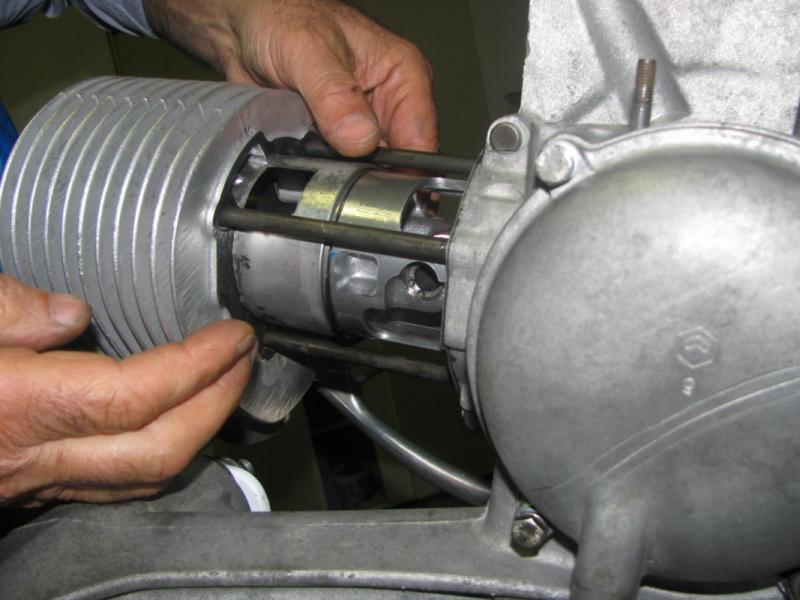

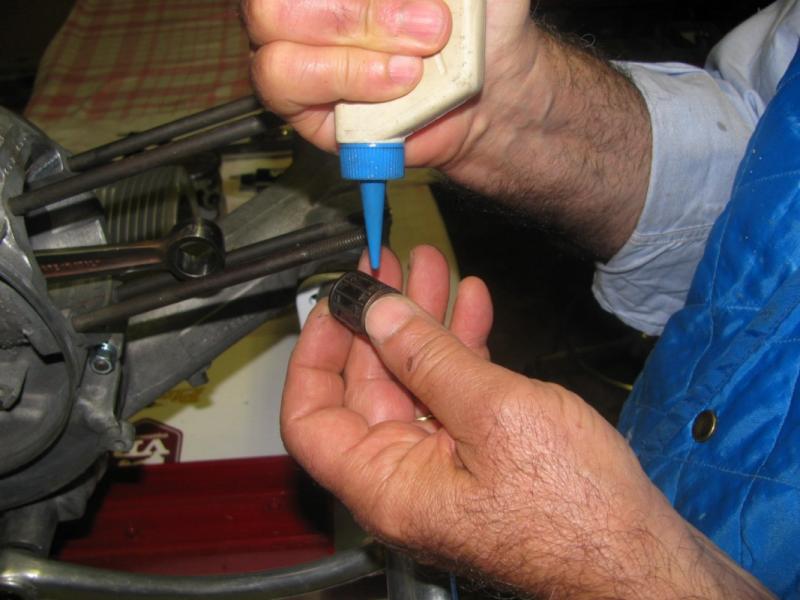

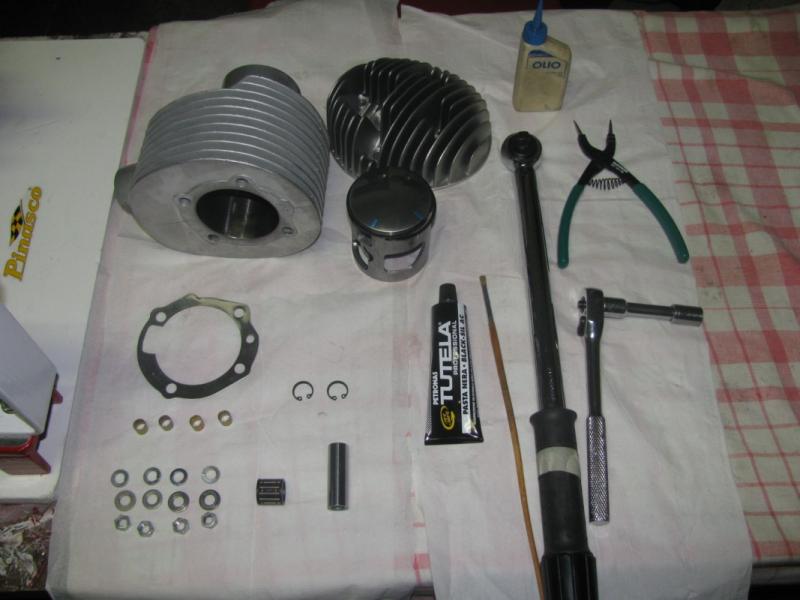

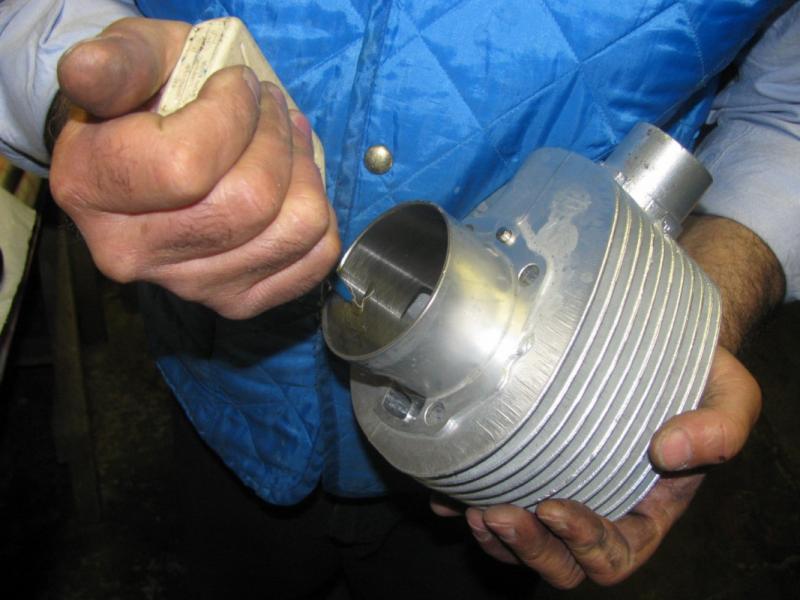

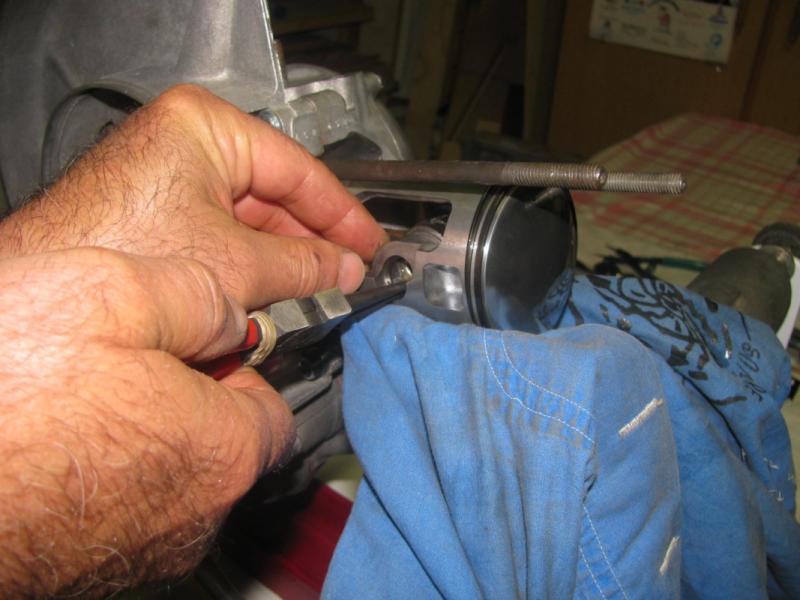

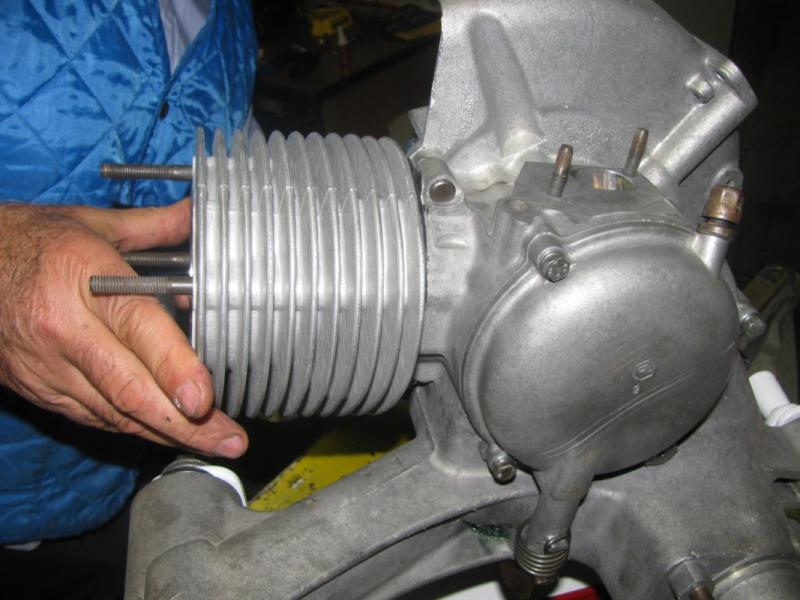

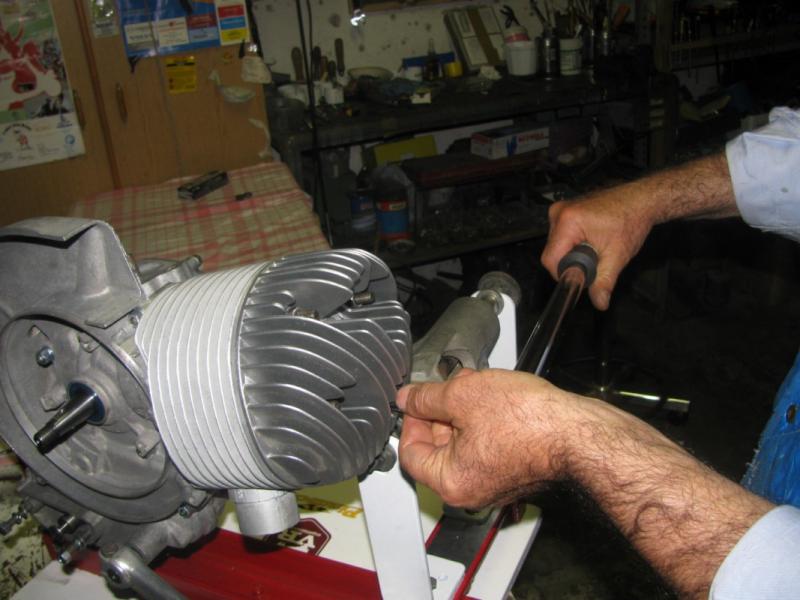

16) Montaggio cilindro...

[Calabrone]

...e testata

[Calabrone]

17) Montaggio carburatore e scatola

[Calabrone]

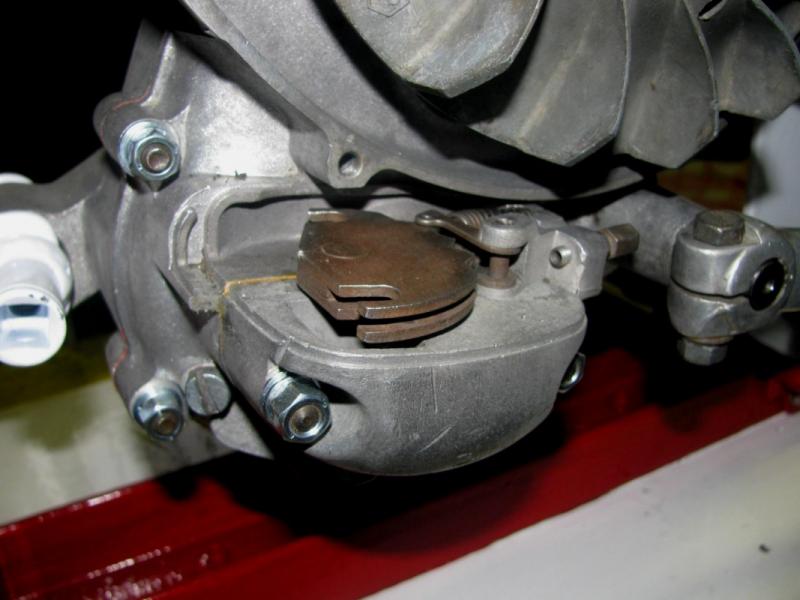

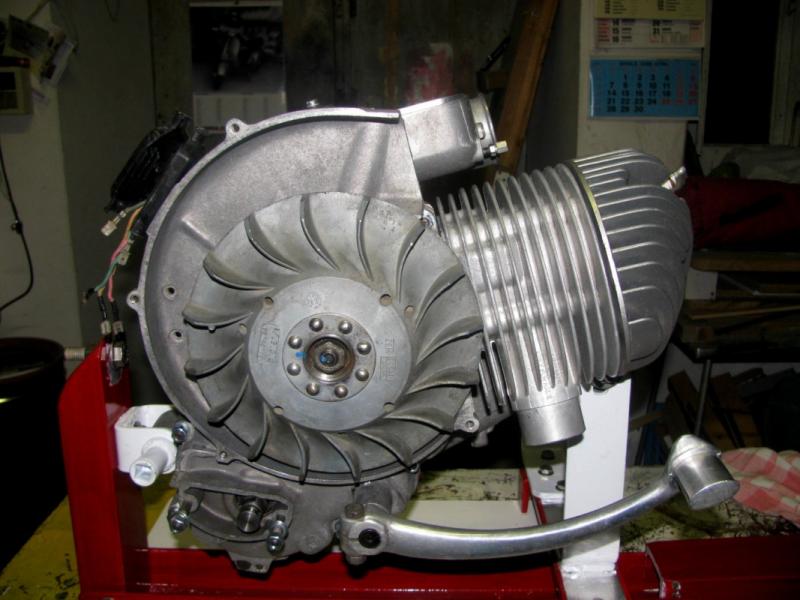

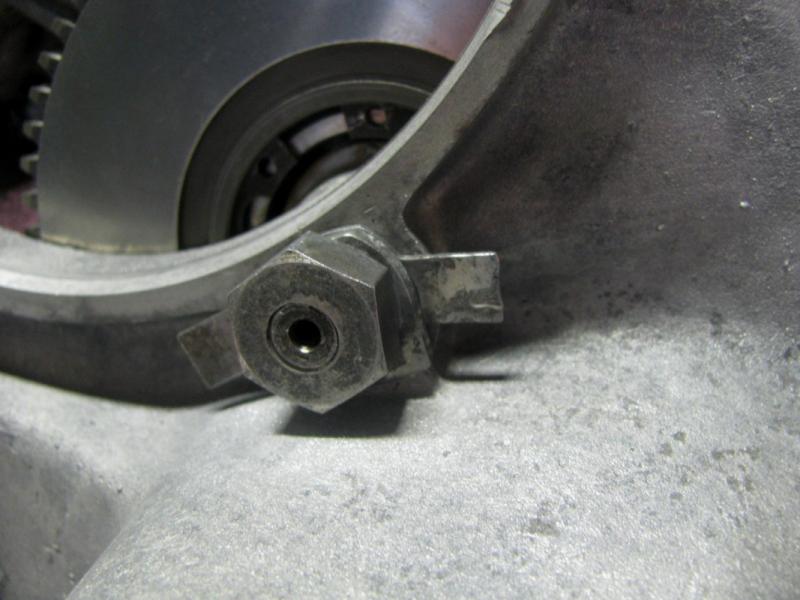

19) Volano e selettore marce

[Calabrone]

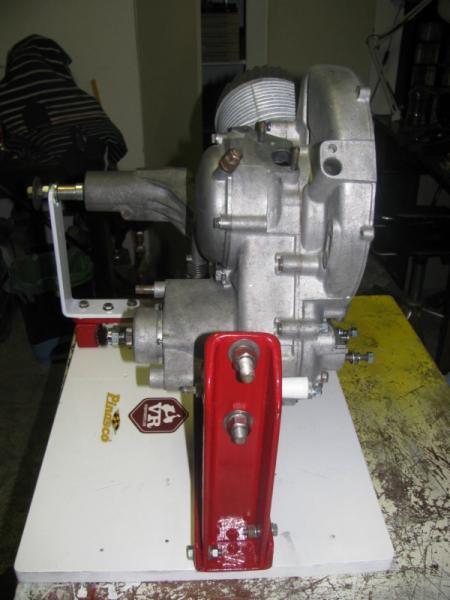

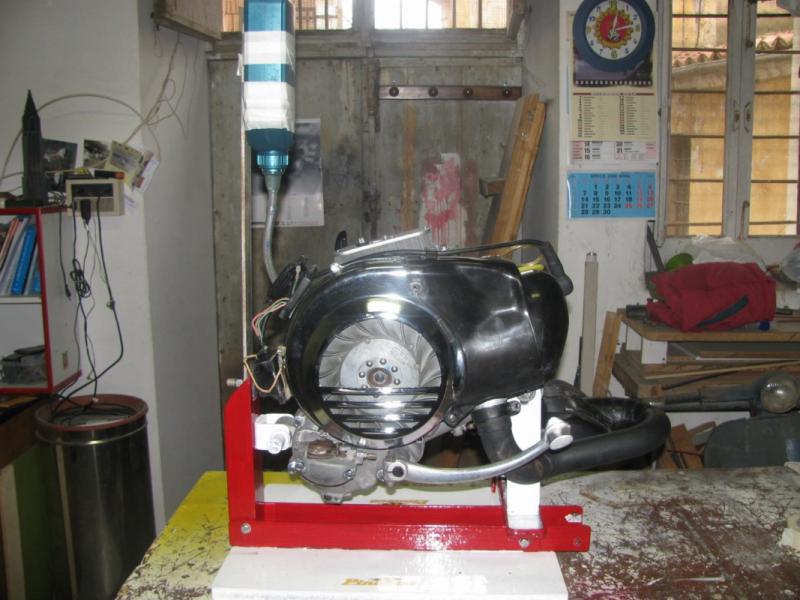

20) Pronto per la messa in moto
