Revisione braccio oscillante 180 SS


vespabaddyno
 Share

Recommended Posts

Il mio amico "Pistolero" ha acquistato questa estate una 180 Super Sport (un bellissimo conservato :ok:), peraltro ad un  ottimo  prezzo, tanto che la vespa è stata battezzata  con il nome di Fortunata.

In questi giorni,  in previsione della iscrizione al Registro Storico F.M.I., si stanno  sistemando alcuni dettagli ed in particolare  sta revisionando forcella e mozzo anteriore.

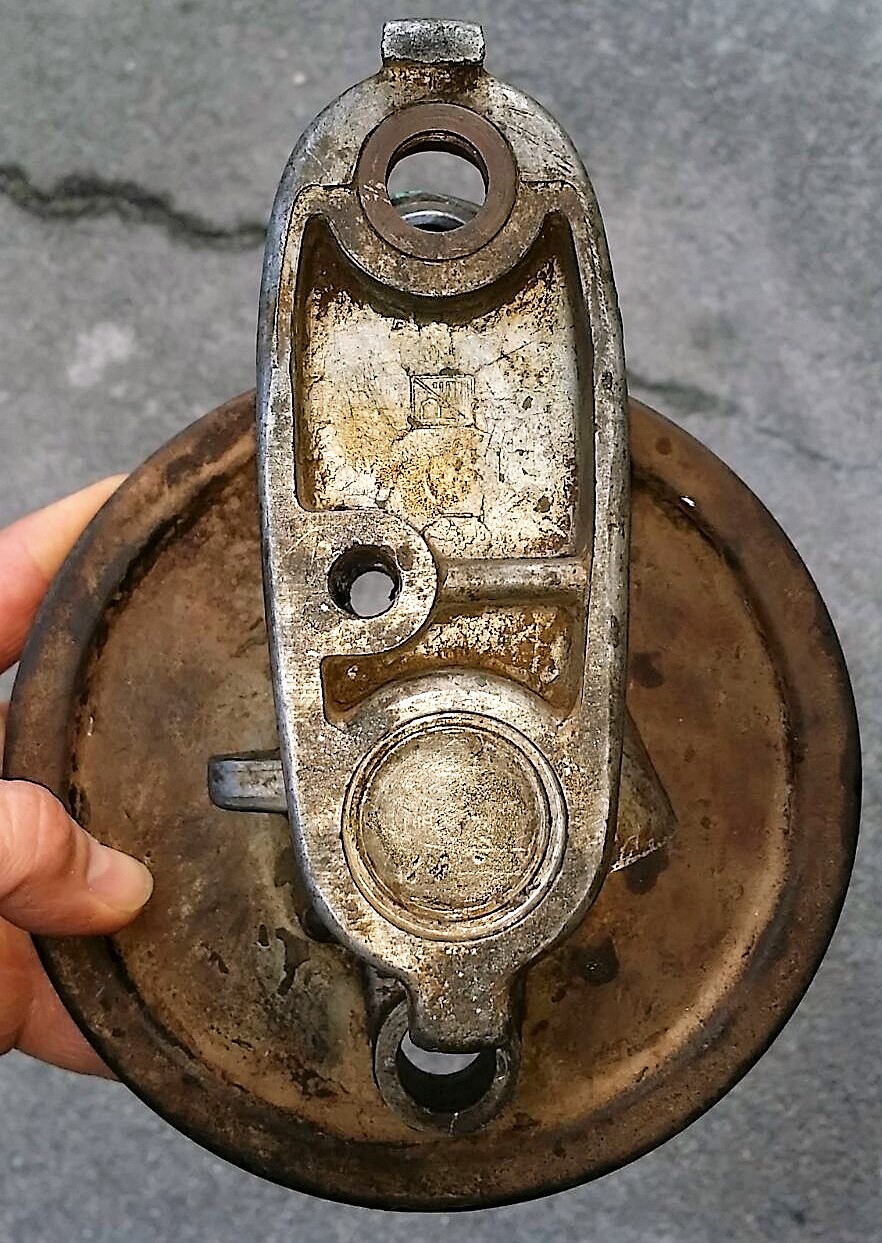

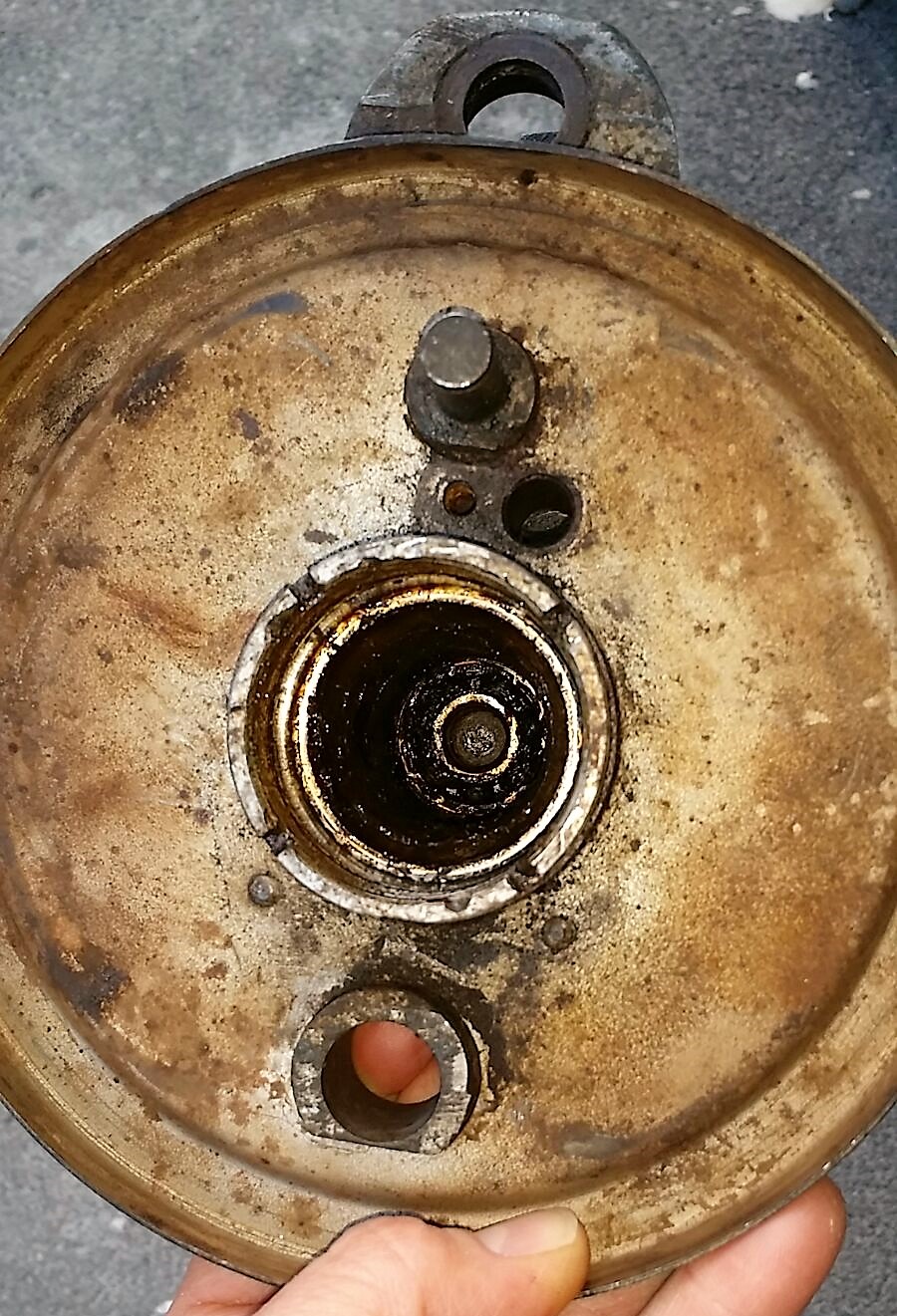

L'ultimo cuscinetto del braccio oscillante non ne vuole però assolutamente sapere di  venir fuori (nonostante lo svitol in abbondanza,  ecc..).

Teoricamente  dovrebbe uscire spingendolo con forza dall'alto e di conseguenza dovrebbe saltare (integro) anche  il tappo posteriore .........................................................qualche suggerimento ?







Link to comment
Share on other sites

Ciao vespabaddyno seguo con interesse il tuo post visto che sto revisionando la forcella di una gs 160 che dovrebbe essere identica a quella della ss 180. Mi dispiace ma non so rispondere alla tua domanda, anzi, se non ti dispiace approfitto di questo post e ti faccio una domanda: la ghiera che tiene in sede il perno della ruota in senso antiorario oppure orario?

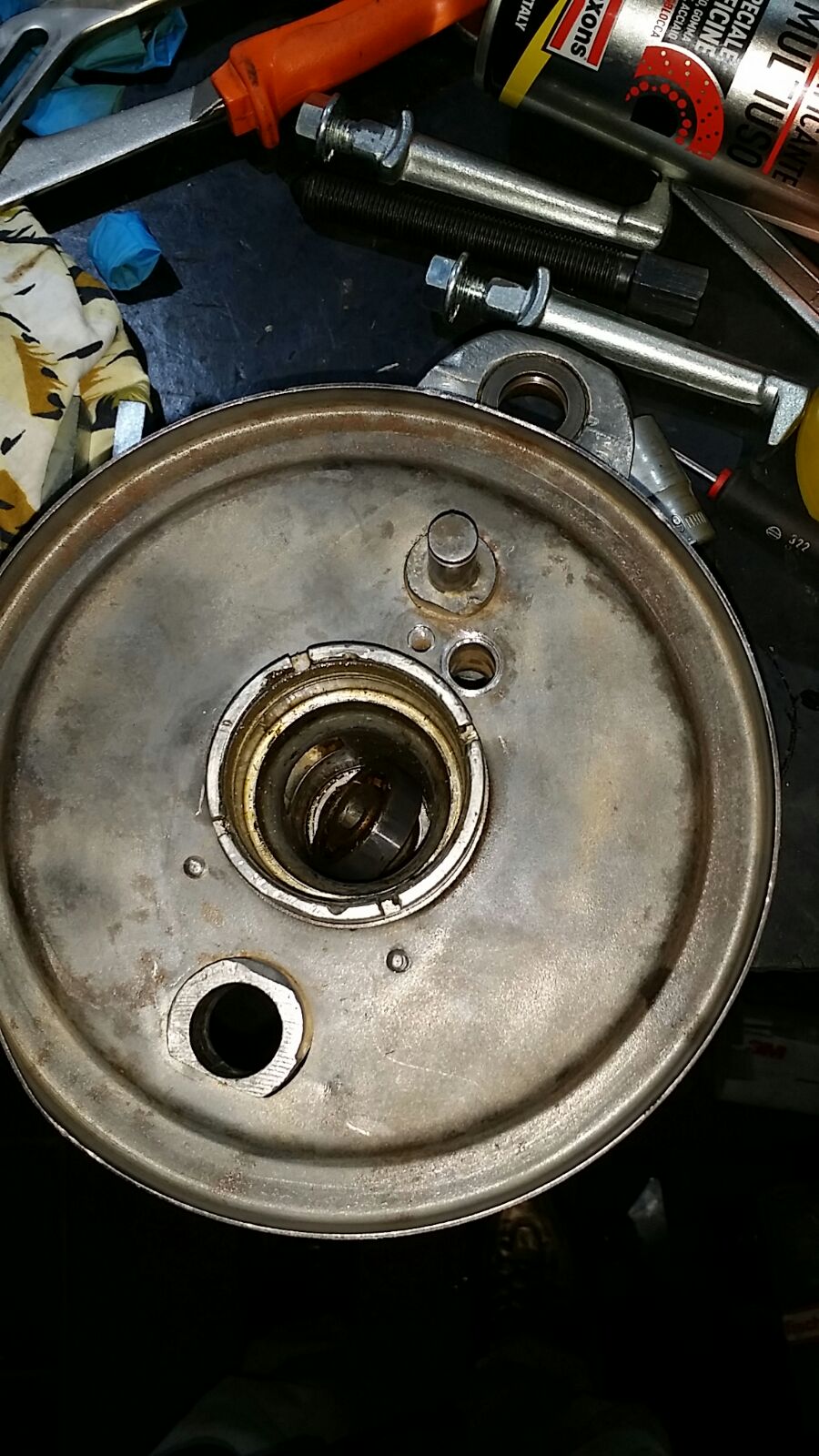

Intendo questa:




Grazie mille



Inviato dal mio FRD-L09 utilizzando Tapatalk









Link to comment
Share on other sites

Il 2/8/2018 at 21:47, vespabaddyno dice:

ma poi qual'è il lato  giusto su cui fare pressione?



Il 2/9/2018 at 10:21, Neropongo dice:

Batti sul coperchio


Sent from my iPhone using Tapatalk



Il 2/9/2018 at 14:10, lucag63 dice:

A vederlo così...direi che deve uscire dalla parte del tappo..è quindi secondo me dovresti battere sul cuscinetto..penso..

Inviato dal mio ONEPLUS A5010 utilizzando Tapatalk


Pensi male. Si batte sul coperchio verso l'interno.

Il 2/9/2018 at 14:36, lucag63 dice:

Per logica dovrebbe essere così.. ho cercato se si trovava un esploso..ma non ci sono riuscito..

Inviato dal mio ONEPLUS A5010 utilizzando Tapatalk


Quale logica?

Si batte sul coperchio verso l'interno.



https://www.sip-scootershop.com/en/main/service/PartsCataloguesPrint.aspx?table=741453e2-b7b3-4be0-b469-c23c6296a105

Link to comment
Share on other sites

5 ore fa, Sharkettino dice:

Ciao vespabaddyno seguo con interesse il tuo post visto che sto revisionando la forcella di una gs 160 che dovrebbe essere identica a quella della ss 180. Mi dispiace ma non so rispondere alla tua domanda, anzi, se non ti dispiace approfitto di questo post e ti faccio una domanda: la ghiera che tiene in sede il perno della ruota in senso antiorario oppure orario?

Intendo questa:




Grazie mille



Inviato dal mio FRD-L09 utilizzando Tapatalk









Sviti orario, avviti antiorario.

Link to comment
Share on other sites

  • Utenti Registrati
STAFF
1 ora fa, Neropongo dice:

Si batte sul coperchio verso l'interno.

Allora, forse, converrebbe battere dall'interno del cuscinetto su di un tondino abbastanza piccolo da passare attraverso il foro del cuscinetto, in modo da far uscire il tappo esterno, sperando di non danneggiarlo troppo per poterlo recuperare e reinserire.

Link to comment
Share on other sites

22 minuti fa, senatore dice:

Allora, forse, converrebbe battere dall'interno del cuscinetto su di un tondino abbastanza piccolo da passare attraverso il foro del cuscinetto, in modo da far uscire il tappo esterno, sperando di non danneggiarlo troppo per poterlo recuperare e reinserire.

Il biscotto va scaldato bene e si usa un punzone di giusta dimensione, 31mm. Il coperchio non si danneggia.

Edited by Neropongo
Link to comment
Share on other sites

  • Utenti Registrati
STAFF
1 ora fa, Neropongo dice:

Il biscotto va scaldato bene e si usa un punzone di giusta dimensione, 31mm. Il coperchio non si danneggia.

Si probabilmente, ma era solo per togliere subito il tappo e poi far presa sul cuscinetto e così potremmo anche vedere quel che facciamo.

Link to comment
Share on other sites

È più probabile danneggiarlo dall’interno usando un punzone così stretto, ammaccatura garantita.
Per essere più chiari, la forcella GS/SS e’ grossomodo come quella smallframe. Stesso principio.


Sent from my iPhone using Tapatalk

Link to comment
Share on other sites

Si probabilmente, ma era solo per togliere subito il tappo e poi far presa sul cuscinetto e così potremmo anche vedere quel che facciamo.

Neanche a farlo apposta oggi ho smontato una SS.
Mi ero scordato che il biscotto ha un labbro all’interno come fine corsa per il famoso tappo. Che deve essere per forza spinto verso l’interno.
Il che è sensato altrimenti il cuscinetto sarebbe libero di cascare all’esterno!





Sent from my iPhone using Tapatalk
Link to comment
Share on other sites

  • 4 years later...

Buongiorno a tutti

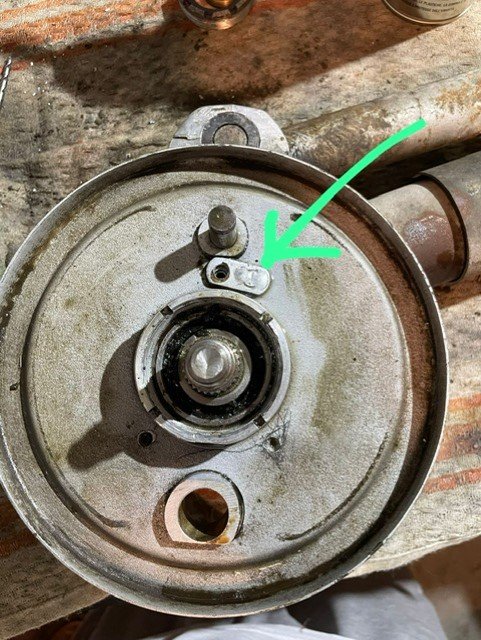

mi attacco a questa discussione molto utile da dove ho capito come fare a smontare il tutto. Mi rimane un dubbio, credevo di far saltare i due ribattini in basso e di togliere la vite per togliere il parapolvere, ma sembra che ci sia saldato un ribattino? (vedi freccia)

confermate che il ribattino e' saldato? occorre togliere la saldatura? che tipo di saldatura e' (per poi rifarla)

grazie 1000 x l'aiuto!


Link to comment
Share on other sites

18 ore fa, CAMILLO dice:

Buongiorno a tutti

mi attacco a questa discussione molto utile da dove ho capito come fare a smontare il tutto. Mi rimane un dubbio, credevo di far saltare i due ribattini in basso e di togliere la vite per togliere il parapolvere, ma sembra che ci sia saldato un ribattino? (vedi freccia)

confermate che il ribattino e' saldato? occorre togliere la saldatura? che tipo di saldatura e' (per poi rifarla)

grazie 1000 x l'aiuto!


Scusatemi ... ho risolto, tante volte guardare bene l'esploso aiuta. grazie
