Problema stop ET3 (Risolto)


ruggero
 Share

Recommended Posts

MODERATOR
Eccolo, me lo prestano.

Istruzioni precise please, perché non ho idea di come si usi. :boh:



Prima prova, metti la manopola su 200 ohm, con fanale staccato dai fili, puntale rosso sul filo nero e puntale nero sulla vite del coprivolano deve leggero circa 0ohm.

Poi a luci spente e freno non schiacciato, puntale rosso sul giallo puntele nero sulla vite, devi leggere sempre zero. Fai lo stesso con il blu, sempre zero.



Poi prendi il fanale.

Puntale rosso su potalampade esterno luce stop, puntale nero su portalampada eterno luci posizione. Deve leggere sempre 0ohm.

Puntale rosso su potalampade esterno luce stop, puntale nero su collegamente faston sul fanale dove attacchi il nero, devi leggere 0.

Puntale rosso su potalampade esterno luce stop, puntale nero su connettore dove colleghi il filo giallo al fanale, devi leggere infinito.

Puntale rosso su potalampade esterno luce stop, puntale nero su connettore dove colleghi il filo blu al fanale, devi leggere infinito.



Fatto questo se tutto funziona, boh.....



:ciao:

Link al commento
Condividi su altri siti

  • Risposte 107
  • Created
  • Ultima Risposta

Top Posters In This Topic

metti il puntale nero nel comune

il rosso nel polo di misurazione della Vac



piazza il nero a massa nel motore e il rosso nell'azzurro del tuo statore

metti in moto.....devi avere tensione



Seguo...

Ovviamente l azzurro staccato dall impianto?

Modificato da primavera79
Link al commento
Condividi su altri siti

Seguo...

Ovviamente l azzurro staccato dall impianto?



Io ho capito che: prima di tutto si staccano non solo azzurro, ma anche giallo e nero dal fanale e poi si procede con le prove col fanale staccato.

Gli altri azzurri sono uno al pedale e l'altro nella scatolina motore-telaio, ma siccome non ne ha fatto menzione immagino che quelli si lascino attaccati per queste prove.

Giusto?

Modificato da ruggero
Link al commento
Condividi su altri siti

NO.

per fare queste prove secondo me é meglio se segui le istruzioni solo di uno in tre facciamo prove diverse e ti possiamo solo incasinare interverró solo se ci sarâ motivo..

Ps corrente dall azzurro non l avrai sinché non pigierai il freno post.

Modificato da primavera79
Link al commento
Condividi su altri siti

Allora primi risultati:



Prima prova, metti la manopola su 200 ohm

Già subito mi sono incasinato... 200 ohm? E dove sono? L'ho settato così:






Con fanale staccato dai fili, puntale rosso sul filo nero e puntale nero sulla vite del coprivolano deve leggero circa 0ohm.



00.8





Poi a luci spente e freno non schiacciato, puntale rosso sul giallo puntele nero sulla vite, devi leggere sempre zero. Fai lo stesso con il blu, sempre zero.



01.6



Poi prendi il fanale.

Puntale rosso su potalampade esterno luce stop, puntale nero su portalampada eterno luci posizione. Deve leggere sempre 0ohm.



03.0



Puntale rosso su potalampade esterno luce stop, puntale nero su collegamente faston sul fanale dove attacchi il nero, devi leggere 0.



01.3



Puntale rosso su potalampade esterno luce stop, puntale nero su connettore dove colleghi il filo giallo al fanale, devi leggere infinito.



03.1



Puntale rosso su potalampade esterno luce stop, puntale nero su connettore dove colleghi il filo blu al fanale, devi leggere infinito.



02.3



Come procedo?

Link al commento
Condividi su altri siti

MODERATOR
Allora primi risultati:





Già subito mi sono incasinato... 200 ohm? E dove sono? L'ho settato così:

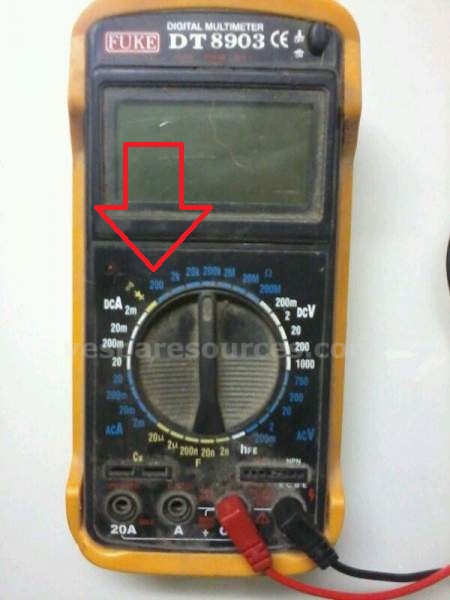

[ATTACH=CONFIG]142895[/ATTACH]







Ma tua hai fatto le misure con la manopola girate con in foto e non allineata alla freccia rossa?

Le misure sul fanale le hai fatte con il fanale montato o smontato?

:ciao:

Modificato da volumexit
Link al commento
Condividi su altri siti

Manopola nella posizione indicata dalla freccia.

Tutte le misure con fanale staccato dai fili.



Attendo istruzioni :-)

Modificato da ruggero
Link al commento
Condividi su altri siti

MODERATOR
Manopola nella posizione indicata dalla freccia.

Tutte le misure con fanale staccato dai fili.



Attendo istruzioni :-)



Hai un altro fanale da provare? (non mi mandare quel paese :-()



:ciao:

Link al commento
Condividi su altri siti

Hai un altro fanale da provare? (non mi mandare quel paese :-()



:ciao:



Non lo so, domani guardo.

In effetti sarebbe una prova da fare per escludere anche il fanale (lo statore l'abbiamo già escluso) e inchiodare definitivamente i fili del telaio come responsabili.



Ma a te quei valori che sono venuti fuori ti dicono qualcosa?

Contatti del fanale farlocchi?

Comunque domani vedo se ne trovo uno da provare.

:ciao:

Link al commento
Condividi su altri siti

MODERATOR
Non lo so, domani guardo.

In effetti sarebbe una prova da fare per escludere anche il fanale (lo statore l'abbiamo già escluso) e inchiodare definitivamente i fili del telaio come responsabili.



Ma a te quei valori che sono venuti fuori ti dicono qualcosa?

Contatti del fanale farlocchi?

Comunque domani vedo se ne trovo uno da provare.

:ciao:



O che il tester e' farlocco o che il fanale e' farlocco. Pova ad accendere il tester e mettere in corto i puntali e dimmi cosa legge?



:ciao:

Link al commento
Condividi su altri siti

Rieccomi alla carica, ma il mistero si infittisce...



1) Trovato un TRIOM posteriore secondario. L'ho provato. STESSI SINTOMI (li riassumo)

- luci spente: premi pedale e si accendono (deboli) posizione e stop posteriore insieme.

- luci accese: posizione accesa. Premi stop e si accende la lampadina stop molto debole e "rubando" corrente alla lampadina di posizione posteriore.



2) Qui ci sono due scatti della lettura del tester settato su 200ohm



FOTO 1: puntali separati

FOTO 2: puntali che si toccano (corto)








Ok, mo che faccio?

:ciao:


Modificato da ruggero
Link al commento
Condividi su altri siti

MODERATOR
Rieccomi alla carica, ma il mistero si infittisce...



1) Trovato un TRIOM posteriore secondario. L'ho provato. STESSI SINTOMI (li riassumo)

- luci spente: premi pedale e si accendono (deboli) posizione e stop posteriore insieme.

- luci accese: posizione accesa. Premi stop e si accende la lampadina stop molto debole e "rubando" corrente alla lampadina di posizione posteriore.



2) Qui ci sono due scatti della lettura del tester settato su 200ohm

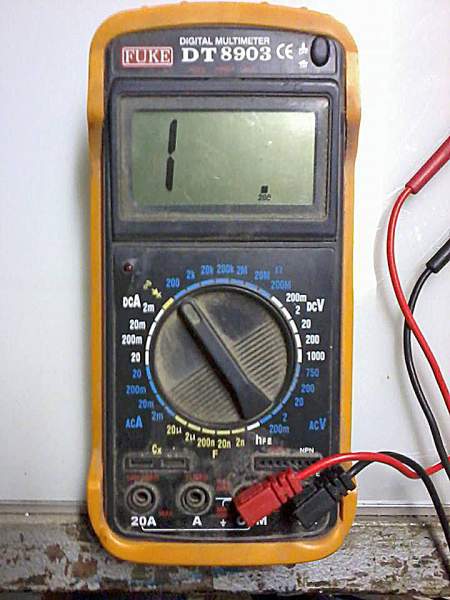

FOTO 1: puntali separati

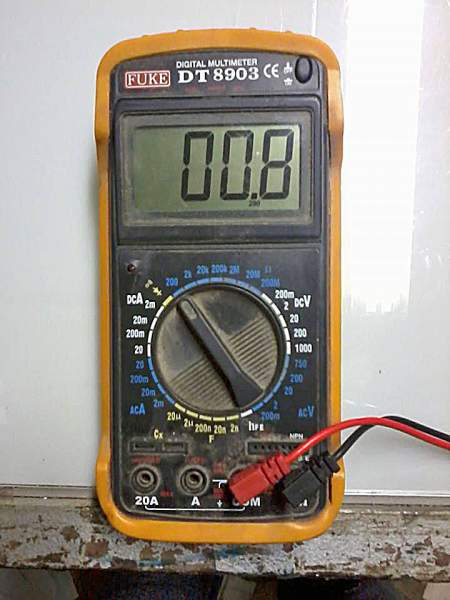

FOTO 2: puntali che si toccano (corto)



[ATTACH=CONFIG]142943[/ATTACH] [ATTACH=CONFIG]142944[/ATTACH]





Ok, mo che faccio?

:ciao:



Intanto il tester e' un po farlocco.

Pero' le misure sul fanale non mi tornano, sopratutto quelle che devono leggere infinito. Non che avevi le lampadine montate?



Vol.

Link al commento
Condividi su altri siti

Intanto il tester e' un po farlocco.

Pero' le misure sul fanale non mi tornano, sopratutto quelle che devono leggere infinito. Non che avevi le lampadine montate?

Vol.



Lucone, ovviamente ce le avevo montate. Non mi hai detto di smontarle! :azz:

Se ricordi, all'inizio del thread ho premesso che di elettricità non ci capisco una SEGA!

Intanto abbiamo escluso anche i portalampade.



Direi di ripetere il test ma potresti dirmi:



1) possiamo usare questo tester o devo cercarmene un altro?



2) se ripeto il test, ripeto i passaggi precedenti ma.

- togliendo le lampadine dal fanale posteriore

- lo stop non è mai premuto in nessuno dei passaggi

- le luci al devioluci sono tutte sulla posizione spentoper tutti i passaggi



Ah, dimmi anche: la lettura "infinito" come si presenta graficamente? (un 8 ruotato di 45 gradi?)



Fammi sapere...

:ciao:

Modificato da ruggero
Link al commento
Condividi su altri siti

MODERATOR
Lucone, ovviamente ce le avevo montate. Non mi hai detto di smontarle! :azz:

Se ricordi, all'inizio del thread ho premesso che di elettricità non ci capisco una SEGA!

Intanto abbiamo escluso anche i portalampade.



Direi di ripetere il test ma potresti dirmi:



1) possiamo usare questo tester o devo cercarmene un altro?



2) se ripeto il test, ripeto i passaggi precedenti ma.

- togliendo le lampadine dal fanale posteriore

- lo stop non è mai premuto in nessuno dei passaggi

- le luci al devioluci sono tutte sulla posizione spentoper tutti i passaggi



Ah, dimmi anche: la lettura "infinito" come si presenta graficamente? (un 8 ruotato di 45 gradi?)



Fammi sapere...

:ciao:



L'infinito e come la foto 1 del post 36.



Hai ragionr per le lampadine. Comunque ripeti le prove sul fanale. Comunque continuo a pensare che hai la massa del fanale farlocca. Ma non capisco come mai.



Il nero dello stato da dove parte?



:ciao:

Link al commento
Condividi su altri siti

L'infinito e come la foto 1 del post 36.



Hai ragionr per le lampadine. Comunque ripeti le prove sul fanale. Comunque continuo a pensare che hai la massa del fanale farlocca. Ma non capisco come mai.



Il nero dello stato da dove parte?





1) Allora ripeto il test SOLO sul fanale, smontato, staccato dai fili e senza lampadine, luci spente e pedale non premuto?

2) Cosa vuol dire "Il nero dello stato da dove parte"? Il nero dello statore?

Modificato da ruggero
Link al commento
Condividi su altri siti

MODERATOR
1) Allora ripeto il test SOLO sul fanale, smontato, staccato dai fili e senza lampadine, luci spente e pedale non premuto?

2) Cosa vuol dire "Il nero dello statoRE da dove parte"? Il nero dello statore?



:oops: E' attaccato anche al piatto di alluminio?



Si riprova il fanale ma se tanto hai provato un altro fanale e si comporta allo stesso modo non e' il fanale.



Vol.

Link al commento
Condividi su altri siti

:oops: E' attaccato anche al piatto di alluminio?



Luca, pls riformula la domanda completa in modo comprensibile... se no non riesco a procedere.



Si riprova il fanale ma se tanto hai provato un altro fanale e si comporta allo stesso modo non e' il fanale.

Vol.



Quindi cosa lo riproviamo a fare? per vedere se il tester funziona?

Link al commento
Condividi su altri siti

MODERATOR
Luca, pls riformula la domanda completa in modo comprensibile... se no non riesco a procedere.



Quindi cosa lo riproviamo a fare? per vedere se il tester funziona?

Il filo nero che esce dallo stotore dove e' attaccato sullo statore? Non saprei come riformularla in altro modo.





Provo a ricapitolare i sintomi.



Con solo luci accese la posizione posteriore funziona corretamente e quando freni si accendo un po lo stop e la posizione si indebolisce.

Con luci spente, quando freni si accendo lo stop e la posizione debolmente.



Tutto giusto?



Non so se ti ho gia suggerito la prova per verificare lo statore.



Stacchi filo giallo e filo blu nella scatoletta sotto al motore.

Prendi una lampadina 6V 10W e ci colleghi 2 fili. Puoi usare un fanale posteriore ;-)



Poi colleghi il giallo ad una vite del compri ventola ed il blu ad un capo della lampadina, l'altro capo lo metti a massa sempre sulla vite del copriventola. La lampadina si deve accendere.

Stacchi il giallo da massa e la lampadina si deve spegnere.



Ripeti l'operazione invertendo il blu con il giallo, quaindi metti il blu a massa sulla vite e la lampadina tra il giallo e massa. La lampadina si deve accendere.

Adesso stacchi il blu da massa, la lampadina si deve spegnere.



Vol.

Link al commento
Condividi su altri siti

Il filo nero che esce dallo stotore dove e' attaccato sullo statore? Non saprei come riformularla in altro modo.



E' saldato a uno degli avvolgimenti di rame, credo, ma lo riverificherò (quindi mi tocca smontare il volano, ho capito :azz:)





Provo a ricapitolare i sintomi.



Con solo luci accese la posizione posteriore funziona corretamente e quando freni si accendo un po lo stop e la posizione si indebolisce.

Con luci spente, quando freni si accendo lo stop e la posizione debolmente.



Tutto giusto?



Tutto corretto.



Non so se ti ho gia suggerito la prova per verificare lo statore.



Stacchi filo giallo e filo blu nella scatoletta sotto al motore.

Prendi una lampadina 6V 10W e ci colleghi 2 fili. Puoi usare un fanale posteriore ;-)



Poi colleghi il giallo ad una vite del compri ventola ed il blu ad un capo della lampadina, l'altro capo lo metti a massa sempre sulla vite del copriventola. La lampadina si deve accendere.

Stacchi il giallo da massa e la lampadina si deve spegnere.



Ripeti l'operazione invertendo il blu con il giallo, quaindi metti il blu a massa sulla vite e la lampadina tra il giallo e massa. La lampadina si deve accendere.

Adesso stacchi il blu da massa, la lampadina si deve spegnere.



OK, provo a fare questa prova oggi.



Vol.



Procedo e poi riferisco:



1) sul nero dello statore

2) gli esiti della prova qui sopra.



Ovviamente grazie per l'aiuto che mi stai offrendo!

:ciao:

Link al commento
Condividi su altri siti

MODERATOR
Procedo e poi riferisco:



1) sul nero dello statore

2) gli esiti della prova qui sopra.



Ovviamente grazie per l'aiuto che mi stai offrendo!

:ciao:



Aspetta, non smontare il volano.... fai prima la prova.





:ciao:

Link al commento
Condividi su altri siti

MODERATOR
Luca, prova fatta. Risultati come quelli da te previsti. Massa attaccata lampadina accesa. Massa staccata lampadina spenta. Ripetuto su giallo e blu.

Next?



Hai un altro devio?

ci penso.

Link al commento
Condividi su altri siti

MODERATOR
Hai un altro devio?

ci penso.



Ruggero, ma non hai detto cosa fa la luce di posizione anteriore quando fai ste prove?



Vol.

Link al commento
Condividi su altri siti
